Definición
Se llama tejido al cuerpo obtenido en forma de lámina
mediante el cruzamiento y enlace de dos series de hilos textiles, una longitudinal
y otra transversal. Hay tejidos que se han hecho con un solo hilo,
que se enlaza consigo mismo, como en el caso de los géneros de punto
por trama, el ganchillo, etc; otros están formados por una serie
de hilos, como el género de punto por urdimbre y algunos encajes;
ciertos tules, por ejemplo, se hacen con más de dos series de hilos.
Por lo general, llamamos TELA a toda obra hecha con telar. Si bien existen
también telas no tejidas.
El tejido común, el más corriente y abundante, el
más importante, está compuesto por dos series de hilos, longitudinal
y transversal; la serie longitudinal se llama urdimbre y la
transversal se llama trama, en la que cada una de sus unidades recibe
el nombre de pasada. Los hilos de cada serie son paralelos entre
sí.
TIPOS DE TELAS
-
Telas tejidas: de calada o a la plana, de punto o tricot, telas
especiales
-
Telas no tejidas
|
1. Tejidos de calada
1.1 Definiciones
Tejido de calada es el formado por una serie de hilos longitudinales
entrecruzada con otra serie de hilos transversales. Es decir, tejido construido
a base de urdimbre y trama. Es el más común de los tejidos,
el más abundante; por ello le dedicaremos la mayor parte del estudio
sobre las telas o tejidos. Hay una serie de términos usuales que
son definitorios de los tejidos de calada:
-
urdimbre / trama
-
tomo / dejo
-
ligamento / curso de ligamento
-
escalonado del ligamento
-
ligotécnia
-
haz / envés
-
bastas de urdimbre / bastas de trama
-
puntos de ligadura
Urdimbre
Se llama urdimbre a la serie longitudinal de hilos.
Trama.
Es la serie transversal que se cruza con la urdimbre. La cara superior
del tejido es el haz y la inferior envés .
Ligamento.
Es la norma, ley o manera de entrecruzarse los hilos de urdimbre y
trama en cada pasada para formar un tejido determinado. También
se llama ligamento a la representación gráfica de esta ley
en un papel cuadriculado, gráfico en el que cada signo tiene un
significado explicativo:
Cada columna de cuadritos es un hilo.
-
Cada fila de estos cuadritos representa una pasada.
-
Los hilos se cuentan de izquierda a derecha.
-
Las pasadas se cuentan de abajo a arriba.
-
Para indicar que un hilo pasa por encima de una pasada, se
marca el cuadrito donde se cruzan (tomo).
-
Para indicar que un hilo pasa por debajo de una pasada, se
deja en blanco el cuadrito donde se cruzan (dejo).
-
El hilo de urdimbre que va por encima de la pasada de trama
se llama tomo.
-
El hilo de trama que pasa por encima del hilo de urdimbre,
dejándose la cuadrícula en blanco, se llama dejo.
|
El gráfico explica que el hilo1 pasa por encima
de las pasadas 1, 3, y 5 y por debajo de las 2, 4, y 6. Al lado del
gráfico se muestra el tejido hecho con esta ley de ligamento.
|
Curso de ligamento
Es el número mínimo de hilos y pasadas necesario para
definir el ligamento; es decir: una evolución completa del enlace
de los hilos con las pasadas y de las pasadas con los hilos. El curso de
ligamento se repite en todo el tejido, en una dirección longitudinal
y otra transversal. Puede ser cuadrado o rectangular, según que
el número de hilos sea igual o diferente al de pasadas, y, a su
vez, regular o irregular.
Ligotécnia
Es todo lo concerniente a los ligamentos, su representación
y la determinación del curso.
| Bastas
Son las porciones de hilo flotante en la superficie del tejido. Pueden
ser de urdimbre o de trama.
Se dan bastas de urdimbre cuando en un hilo existen
varios tomos seguidos en la cara superior del tejido. Las de urdimbre se
representan por dos o más cuadritos tomados consecutivos, dispuestos
en un mismo hilo.
Son bastas de trama las formadas por varios dejos
seguidos en la cara superior del tejido, apareciendo las bastas en la cara
inferior del tejido. Las bastas de trama se representan por dos o más
cuadritos consecutivos en blanco, dispuestos en una misma pasada.
. |
Bastas de urdimbre y trama.
|

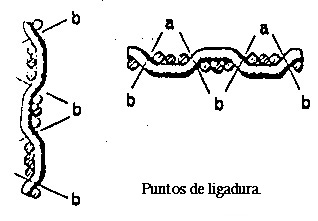

| Puntos de ligadura
Son los puntos de inflexión producidos en los cambios
de posición de los hilos o de las pasadas, al pasar de tomo a dejo
o de dejo a tomo. |
 |
1.2 Escalonado del ligamento
En los tejidos de calada se llama escalonado a la suma de cuadros entre
tomos.
CLASES DE ESCALONADO
-
Por urdimbre
-
Por trama
-
Escalonado continuo
-
Escalonado discontinuo
Escalonado por urdimbre
Indica qué cantidad de pasadas o de filas hay, dentro de una
misma columna, entre el tomo de un hilo y el del hilo consecutivo.
Escalonado por urdimbre directo
Contando de abajo/arriba, de izquierda/derecha, a partir
del primer cuadro de la parte baja de la izquierda. En este caso tenemos
el siguiente escalonado: 2,3,1,1,2,1
Escalonado por urdimbre indirecto
Contando de a de derecha/izquierda, a partir del primer
cuadro de la parte baja de la derecha: 4,5,4,5,5,3
|
|
Escalonado por trama
Es el número de hilos o de columnas dentro de una misma fila
que hay entre el tomo de una pasada y el de la pasada siguiente.
Escalonado directo por trama
Contando a partir del primer cuadro de la parte baja
de la izquierda, de izquierda a derecha y de abajo a arriba: 4,3,4,1,2,1
Escalonado indirecto por trama
Contando a partir del primer cuadro de la parte baja
de la derecha, de la derecha a la izquierda, y de abajo a arriba: 3,3,2,5,4,5
|
|
Escalonado continuo
Es el escalonado que sigue una relación
completamente regular.
2,2,2,2,2 = 3e2
e = Escalonado en urdimbre.
2 = Salto continuado en urdimbre y de izquierda a derecha.
3 = Salto continuado en urdimbre, de derecha a izquierda,
empezando por el extremo derecho.
3+2 = 5 Suma total de hilos y pasados del curso.
|
escalonado continuo
|
Escalonado discontinuo
Es el escalonado que no sigue relación regular.
,3,1,3,4,3 (directo)
4,3,2,3,5,3 (indirecto)
5,2,3,2,2,1 (directo)
2,4,3,4,4,5 (indirecto)
|
escalonado discontinuo
|
| |
|
1.3. Base de evoluciones
Hilos y pasadas evolucionan entre sí en una relación
de tomos y dejos. Esta relación es la que denominamos base de
evoluciones, que puede contemplarse por urdimbre y por trama.
Por urdimbre
Relación de tomos y dejos en que cada hilo evoluciona con las
pasadas correspondientes dentro del curso del ligamento. En el ejemplo
del gráfico cada hilo toma tres pasadas y deja dos.
3, 3 /2 o bien
b 3,2
|
|
Por trama
Relación de tomos y dejos en que cada pasada evoluciona con
los hilos respectivos dentro del curso del ligamento. En el ejemplo del
gráfico cada pasada toma dos hilos, deja uno, toma uno, deja uno.
bt 2,1/1,1 o bien bt 2,1,1,1
|
|
1.4 Los ligamentos en los tejidos de calada.
Un ligamento queda determinado al conocer su escalonado y su
base de evoluciones, como hemos visto anteriormente; así puede hacerse
el tejido deseado. Si, por el contrario, tenemos una muestra de tejido
y deseamos reproducirlo, para ello necesitamos averiguar el ligamento;
previamente determinaremos la urdimbre y el haz de este tejido muestra.
DETERMINACIÓN DEL LIGAMENTO
EN LOS TEJIDOS
Determinación del ligamento de un tejido de
calada.
Esta es una operación que debe realizarse siempre
en un ambiente bien iluminado. Si el tejido es oscuro o muy fino, puede
emplearse el cuentahilos o el microscopio a lo largo de la operación.
Si el tejido es perchado, el elemento que contenga menos pelo será
la urdimbre. Si este tejido presenta colorido a base de cuadros, estos
suelen ser alargados en el sentido de la urdimbre. Si el tejido es listado
o contiene filetes, sea de ligamentos distintos o colores diferentes, las
listas suelen ser por la urdimbre, y ésta más resistente
que la trama. Si el dibujo es un canalé, los bordones suelen ser
en sentido de la trama.
La densidad del tejido es también orientativa,
ya que suele ser mayor por urdimbre que por trama. Cuando se ha determinado
lo que es la urdimbre del tejido cuyo ligamento se quiere analizar, se
determinará el haz, colocando la muestra de tejido de forma que
la urdimbre quede en vertical. El haz es la cara buena del tejido, fácil
de determinar, con cierta práctica, por el aspecto general del tejido.
Si se da el caso de un tejido hecho con más de una fibra diferente,
la de más calidad es la que generalmente cubre con mayor proporción
el haz. Una vez determinada la urdimbre y el haz de la muestra en cuestión,
se procede al análisis del ligamento. |
|
Tela enfieltrada
Si el análisis se efectua sobre una tela enfieltrada,
o con largo pelo superficial, el destejido resulta difícil y con
riesgo de romper los hilos. Se chamusca entonces, ligeramente, la superficie
de la muestra y se rasca la parte chamuscada hasta quedar el tejido bien
pelado y poder destejer más fácilmente.
Tela a dos caras por trama
Se desteje por urdimbre, quitando pasadas, y se buscará
entonces la relación entre las dos tramas, se anota ésta
en la cuadrícula.
Tela a dos caras por urdimbre
Se desteje la tela por trama, quitando hilos en vez de
pasadas, y anotando los tomos y dejos en la cuadrícula. En un lado
se ponen los hilos quitados de la cara superior; en otro los de la cara
inferior. Se cuentan los hilos de cada lado y se calcula la relación
entre ellos. Tendremos hallado el ligamento de una cara y de otra y la
relación de ligamento entre ambas. |
|
Telas dobles
Dos opciones: destejer cada tela por separado o hacerlo
como si fuera una tela sencilla.
a) destejer cada tela por separado
En primer lugar, buscar la relación existente
entre las dos urdimbres y la dos tramas. Después tomar una primera
muestra del tejido y, con ayuda del alfiler, quitar los hilos y las pasadas
de la segunda tela, quedando así la primera tela cuyo análisis
de ligamento se efectúa como si fuera una tela sencilla. A continuación
se toma una segunda muestra del tejido en orden a analizar su ligamento;
se quitan los hilos y las pasadas de la primera tela y queda, así,
la segunda; ahora la destejemos por separado, repitiendo toda la operación
de análisis y anotaciones. Obtenidos los ligamentos de las telas
componentes, se procede a determinar la unión o ligadura.
a.1 ligadura suplementaria
El hilo que liga las dos telas no forma parte integrante
de la tela doble. Se averigua tomando un ángulo de la tela doble
e intentando separar la dos integrantes: es suplementaria la ligadura si
la separación se consigue fácilmente. Se buscará la
relación entre los hilos o pasadas de ligadura y los de una de las
dos telas, se cuentan los elementos que van entre dos puntos consecutivos
de ligadura y se anota esto en el dibujo junto con el resto del análisis.
a.2 ligadura no suplementaria
a.2.1: hay hilos de la segunda tela que pasan por
encima de hilos y pasadas de la primera. Quitando todas las pasadas de
la segunda tela, caen los hilos de ésta que no ligan con la primera
tela, así se busca la relación entre los que ligan y los
que no, y el número de pasadas de la primera que van entre dos puntos
de ligadura consecutivos.
a.2.2: hay pasadas de la segunda que pasan por
encima de hilos de la primera. Quitando todas las pasadas de segunda tela
caerán los que no están ligados con la primera; se busca
así la relación entre los que ligan y los que no, y el número
de hilos de la primera que hay entre dos puntos consecutivos de ligadura.
b) destejer como si fuera una sencilla
Antes que nada, buscar la relación existente entre
los hilos y las pasadas de cada tela, marcándolo en la cuadrícula
que le corresponde. Luego destejer y proceder al análisis como en
la tela sencilla, hasta que las series se repitan. Marcar los tomos correspondientes
a la disposición preliminar, Después los de ligamento de
la primera tela, a continuación marcar los de ligamento de la segunda
tela. Las marcas deben hacerse de forma que se distingan (por color, trazo,
intensidad, etc) y se interpreten correctamente los de una y otra tela.
Falta averiguar y anotar los puntos de ligaduras
entre las dos telas integrantes. |
|
Muestra de tejido para analizar el ligamento
|
1º situar la muestra
mirando al haz y la urdimbre en vertical.
2º quitar algunos hilos del lado izquierdo
y de la parte superior, hasta hacer un fleco de al menos medio cm.
3º tomar un papel cuadriculado, con dos rectas
perpendiculares que serán los límites del tejido muestra,
y situarlo al lado de éste.
4º con un alfiler, levantar la primera pasada
de la parte superior, sin sacarla del fleco.
5º analizar y contar las evoluciones de dicha
pasada, anotándolas en la primera pasada superior de la cuadrícula:
tomo 2, dejo 2, tomo 2. |
6º sucesivamente se
van leyendo y anotando las evoluciones de esta pasada, una debajo
de otra, hasta comprobar que han empezado a repetirse idénticas
evoluciones, tanto por urdimbre como por trama.
7º el dibujo obtenido será el ligamento
hallado en este análisis. Un operario experimentado en el análisis
de ligamento, puede no necesitar destejer la muestra y, nada más
con ayuda del cuentahilos, ser capaz de dibujar el
ligamento. A veces es necesario destejer el hilo por
trama, en vez de urdimbre, por la complejidad del mismo; en cuyo caso,
se gira la muestra
8º y se hace que los tomos sean dejos y los
dejos tomos. |
1.4.1 Clasificación de ligamentos
Con el conocimiento adquirido en el análisis de ligamentos
en los tejidos de calada, hacemos una clasificación de los fundamentales
según la oferta que existe en la industria textil y el estudio de
cada uno.
Los ligamentos pueden ser SIMPLES y COMPUESTOS
LIGAMENTOS BASICOS
Ligamento de tafetán
Es la textura más simple.
Su curso consta de 2 hilos y de 2 pasadas, evolucionando
unas y otras en alternancia.
Es un ligamento neutro.
|
|
Ligamento de sarga
Ligamento simple, con escalonado directo o inverso =
1 y de curso > 2. Presenta bordones inclinados en sentido diagonal hacia
la izquierda o hacia la derecha, según sea su escalonado. Si bien
el número posible de sargas es ilimitado; las más corrientes
son la sarga de tres y la de cuatro, representadas aquí.
Enunciado general: n e 1 o bien
1 e n siendo n>1
sarga de tres
sarga de cuatro
Ligamento de raso
Es un ligamento simple cuyos puntos de ligadura quedan
separados y equidistantes entre sí. Produce una superficie más
deslizante que los otros.
Enunciado general m e
n
(m y n deben ser primos entre sí y >1)
Raso de cinco
Raso de seis
Raso de siete
1.4.3 Tipos de ligamentos
Se dan tres tipos de ligamentos: ligeros o pesados, según
que la cubriente sea más de trama que de urdimbre, y neutros si
la cubriente es a partes iguales.
Ligamentos pesados
La urdimbre cubre más la cara superior del tejido.
La urdimbre domina sobre la trama.
Escalonado
3e1
(sarga de 4)
3
Base evolución
b ---
1
|
|
1.5 Tipos de tejido de calada
-
Telas sencillas
-
Telas de dos caras
-
Dobles telas
-
Telas múltiples
-
Terciopelos y panas
-
Tejidos de rizo
Esta sencilla clasificación obedece a la fórmula con que
en los tejidos de calada intervienen los elementos que los constituyen
y que hemos estudiado hasta aquí.
Telas sencillas
Son las formadas por 1 urdimbre y 1 trama.
Telas a dos caras
Tejidos compuestos a base de 2 urdimbres y 1 trama (tela a dos caras
por urdimbre) o de 2 tramas y 1 urdimbre (tela a dos caras por trama).
Telas dobles
Formadas por dos telas sencillas superpuestas, compuestas por 2 urdimbres
y 2 tramas. Ambas telas pueden estar unidas de diferentes maneras.
Telas múltiples
Compuestas por diversas telas simples que van uniéndose entre
sí (aplicación en tapicerías).
Terciopelos y panas
Tejidos de rizo
Constan del basamento y otra urdimbre destinada a formar el rizo. Pueden
serlo bien por una cara o bien por las dos.
2. El telar de calada
El telar de calada es la máquina que se emplea para
la fabricación de los tejidos de calada, es decir los formados por
urdimbre y trama en su forma más elemental.
Esta máquina tiene los órganos operadores dispuestos de
la siguiente manera:
En primer lugar, por derecha, el plegador de urdimbre, del cual
se desenrolla la urdimbre hacia adelante; el conjunto de hilos de urdimbre
pasan por los guiahilos y se desvían adoptando la dirección
en que se les va a insertar la trama, en este caso horizontal.
Seguidamente forma la cruz, mediante las cañas, y a continuación
pasa a través de los lizos, los cuales, con su movimiento alternativo
vertical, cierran y abren la calada.
Después el batán, animado de un movimiento de vaivén,
compuesto por la tablas por donde corre la lanzadera, por entre
las púas por donde pasa la urdimbre y del pasamano que sujeta la
parte sup de la púa. La lanzadera pasa por dentro de la calada,
guiada por las mesas y la púa, y deja detrás de ella un trozo
de hilo de trama llamado pasada. La lanzadera ha pasado de un golpe y el
batán avanza mientras avanza la calada y la púa prensa la
pasada última contra la pasada anterior. El tejido continúa
horizontalmente hacia adelante, pasa sobre el catchapit y se dirige hacia
abajo envolviendo un cilindro revestido de un material áspero al
que se engancha por fricción y finalmente se enrolla.
En el telar de mano la estructura solía ser de madera, con
el batán suspendido arriba y tenía un banco para el tejedor,
con una mano impulsaba la lanzadera de un extremo a otro y con la otra
empujaba el batán para juntar las pasadas, mientras con sus pies
pisaba alternativamente los pedales que movían los lizos. Cuando
había tejido un trozo de tela el tejedor paraba la operación
y enrollaba a mano el tejido producido y desenrollaba la urdimbre para
seguir tejiendo.
En el telar mecánico el operador interviene para subsanar
las averías del tejido, la más común de las cuales
es la rotura del hilo de trama, rotura que se restablece anudando dicho
hilo. En este telar mecanizado, de metal resistente, el batán es
articulado por la parte inferior. Tiene dos ejes principales: el superior
se llama cigüeñal y transmite la fuerza del motor por
medio de un embrague. El árbol tiene dos cigüeñales
que transmiten al batán movimiento de vaivén, unos engranajes
transmiten el movimiento al eje inferior llamado árbol de excéntricas
que gira a 1/2 velocidad del anterior y gobierna todos los mecanismos que
hacen una evolución completa cada dos pasadas. A cada pasada se
desenrolla la cantidad justa de urdimbre necesaria; el mecanismo puede
ser un simple freno de cuerda o de correa o cadena tensada con pesos que
actúan sobre unos tambores colocados a cada extremo del plegador
de urdimbre. En este freno repercute cada pasada y deja desenrollar la
urdimbre con una cierta tensión, pero el inconveniente va aumentando
en proporción inversa al diámetro del rollo de urdimbre y
hay que ajustar constantemente los pesos. Para evitarlo existen reguladores
positivos y negativos de desenrollado de la urdimbre, que dan una tensión
constante al mecanismo.
El guiahilos puede no existir, como en los telares de seda, o ser
una barra fija o una corredera oscilante, sometidos a la acción
de unos muelles que transmiten la tensión necesaria a la urdimbre,
en cuyo caso la oscilación del corronet guiahilos actúa sobre
el regulador y gradúa el desenrollamiento de la urdimbre. Entre
el guiahilos y los lizos están las cañas que forman la cruz,
para mantener los hilos ordenados, y el paraurdimbre cuya misión
es parar el tejido cuando se rompe un hilo de la urdimbre.
Seguidamente están los lizos, que suben y bajan formando
la calada. Cuando el ligamento es a la plana, el movimiento es producido
por dos excéntricas en el mismo árbol, puesto que el curso
del ligamento es de dos pasadas. Por la parte superior los lizos van colgados
de un mecanismo de contraefecto que hace que cuando un lizo baja el otro
sube. Si es un ligamento entre 3 y 123 (sargas, satenes) y no se necesitan
más de unos 12 lizos, las excéntricas se sitúan en
un árbol independiente llamado juego de excéntricas que da
una vuelta por cada curso de trama del ligamento. Con el telar llamado
de Faristol se pueden mover hasta 24 o 32 con un curso de
trama de un centenar de pasadas; aunque si el dibujo es de grandes dimensiones
es necesario utilizar la máquina Jacquard, o sus derivadas Verdol,
Vicenzi, que hacen posible mover más de mil hilos independientemente
los unos de otros.
El tejido acabado de hacer tiene tendencia a encoger, por ello los telares
tienen mecanismos que regulan esto a voluntad. Pero la ingeniería
textil se ha dedicado especialmente a aumentar la velocidad de tejido;
pasar de un lado a otro de la urdimbre la lanzadera, que tiene un peso
considerable, es avanzar en cada pasada nada más que el grueso de
un hilo de trama; así han surgido los telares sin lanzadera, en
los cuales por dentro de la calada solamente se pasa la cantidad de hilo
necesaria para una pasada, procedente de una gran bobina estacionaria situada
a un lado del telar. Pero esto tiene el inconveniente de que los bordes
de la tela quedan abiertos, porque el hilo de trama es cortado en sus dos
extremos, a diferencia de lo que ocurre con la lanzadera, que dobla el
hilo de trama en el final de cada pasada; la primera soclución aportada
ha sido doblar en sentido inverso a su pasada cada hilo de trama, creando
un falso cierre; los tejidos construidos con este sistema se reconocen
porque tienen los orillos algo más gruesos que el resto del tejido.
Pero, puesto que el aumento de velocidad en tejeduría consiste esencialmente
en la velocidad de trama, en la búsqueda de esta progresión
se han patentado diversos sistemas de inserción de trama.
Telar de calada
2.1 Tipos de inseción por trama en el telar de calada
|
El Dornier (una variación del BALLBE)
tiene dos pinzas bilaterales; todos los sistemas de pinzas bilaterales
aumentan al doble la velocidad de trama, porque el recorrido de cada pinza
llega hasta la mitad de la urdimbre y allí una pinza transfiere
el hilo a la otra. Variaciones del IWER son los DRAPER,
GüSKEN,
JUMBERCA, ROSCHER,
SACM, con igual sistema de inserción
de trama pero de forma bilateral, desde los dos lados de la urdimbre. El
ELITER y PRINCE insertan la trama por medio de un chorro
de agua.
|
Kowo - Investa (Checoslovaquia): Telar
sin lanzadera, con inserción de la trama por un chorro de aire.
Inserción sistema Kowo - Investa
|
Inserción sistema Wüger
|
|
2.2 Telares especiales
El telar a la plana tiene una sola lanzadera y un solo juego
de excéntricas para mover los lizos. Las variaciones típicas
de otros telares suelen ser las siguientes.
TELAR DE ALTO y BAJO
LIZO
antiguo telar manual de urdimbre vertical u horizontal para fabricar
tapices y alfombras.
EL TELAR DE CAJONES
tiene uno o dos juegos de cajones y puede tejer mas de una trama (para
terciopelos y panas).
TELAR CIRCULAR
de urdimbre vertical dispuesto en forma cilíndrica y con lizos
horizontales que actúan radialmente y en el cual las lanzaderas
describen un movimiento circular continuo, impulsadas por imanes u otros
sistemas que producen un tejido tubular.
Características estructurales de los tejidos de calada
|
