1. La sección de cosido
La sección de cosido es aquella donde las diferentes
piezas de una prenda, que antes han sido cortadas, se montan y se unen
entre sí, dejando la prenda lista para el planchado y embalaje.
La operación más importante en esta sección es el
cosido de las partes que constituyen la prenda. La máquina principal
de esta sección es la máquina de coser; su función
genérica consiste en entrelazar el hilo con uno o varios tejidos,
para unirlos entre sí, adornarlos, recubrirlos o para que no se
deshilen.
|
2. La máquina de coser
Después del telar, la de coser es la segunda máquina
que mayor impulso ha dado a la industria del tejido y de la vestimenta
en general. A ambas invenciones, sin embargo, las separan milenios de vida
humana; desde el Neolítico hasta la mitad del siglo XIX.
En el año 1945, en Estados Unidos, Elías
Howe patenta una primera máquina para coser; de ella, en sólo
quince años se produjeron 50.000 unidades. Cinco años más
tarde (en 1951, también en Estados Unidos) Isaac Merrit Singer patentó
su modelo de máquina de coser, con un solo hilo y punto en cadena,
perfeccionando así la de Howe. La tercera modificación se
dio al introducir el segundo hilo, que se entrelaza con el primitivo y
que consigue perfeccionar sustancialmente el cosido, es decir la unión
entre las piezas de la prenda a confeccionar. En los últimos cien
años se han patentado más de 45.000 invenciones de máquinas
de coser. Hace menos de treinta años podría imaginarse que
llegarían a haber tantos tipos de máquinas de coser, distintos,
como distintos eran los tipos de cosido; la trayectoria industrial indicaba
eso. Al penetrar en la industria textil la informática y las técnicas
digitales, la ingeniería del cosido ha evolucionado en otro sentido:
la máquina desarrolla ella misma más variedad de funciones,
variando sus programas propios, haciéndose más útil
y más productiva.
|
|
|
LA MAQUINA DE COSER
1-Brazo vertical. 2-Brazo horizontal.
3-Cabeza. 4-Plato o cama. 5-Correa. 6-Polea. 7-Volante. 8-Árbol
superior. 9-Excéntrico. 10-Biela 11-Biela 2ª. 12-Tirahilos.
13-Barra de agujas. 14-Polea. 17-Árbol inferior. 18-Cigüeñal.
19-Biela. 20-Eje de dientes (con movimiento vertical). 21-Extremo del cigüeñal.
22-Biela. 24-Eje de dientes. 25-Soporte de dientes. 31-Garfio. 32-33
Piñones. 34-Eje vertical. 35-36 Piñones. |
|
Estructura de la máquina de coser
El complejo mecánico en el que se integra la máquina
de coser se divide en dos partes fundamentales: La bancada y el tablero;
son los órganos sustentadores de la máquina.
En la bancada están instalados los pedales con los que controla
la puesta en marcha y paro del mecanismo motriz y la velocidad de éste.
El tablero puede sustentarse bien sobre patas, a modo de mesa, o sobre
la columna que arranca sobre la bancada, y que permite regular la altura
de mesa. Este segundo caso es el más frecuente entre las máquinas
industriales. En el tablero se aloja la caja de accesorios y sustenta el
cuerpo de la máquina o cabezal, que, atendiendo a las funciones
que realizan, sus elementos componentes se dividen en dos grupos: transmisores
y operadores.
Grupo transmisor, compuesto por:
Poleas
Correas: árbol superior situado en el brazo
Barras o árboles inferiores situados bajo la placa base
Grupo Operador, compuesto por:
La aguja
Barra de la aguja, mecanismo de acción de ésta
Prensatelas, barra de prensatelas
Tirahilos
Discos tensores de los hilos
Guía de hilos
Cápsula del hilo o canilla
Garfio rotativo
Dientes de arrastre del tejido y mecanismos de estos.
Considerado aparte el grupo motriz (motor eléctrico, pedal o manivela
y la correa transmisora de esta fuerza motriz) y atendiendo a la morfología
de la máquina, ésta se divide en cuatro partes: brazo
vertical, brazo horizontal y cabeza de la máquina.
(1) Brazo vertical: es el soporte del brazo horizontal.
Alberga los piñones y el eje vertical, transmisor de la fuerza motriz
al árbol inferior; el cigüeñal y las bielas, transmisores
del movimiento a los ejes de dientes.
(2) Brazo horizontal: es el soporte de la cabeza. En su interior
se encuentra el árbol superior, desde el cigüeñal a
la rueda excéntrica, que transmite el movimiento desde el volante
a la cabeza de la máquina.
(3) Cabeza: contiene la mayor parte de los elementos operadores
de la máquina de coser:
Mecanismo de la barra de aguja (13)
Mecanismo de la barra prensatelas
Mecanismo de tensión del hilo de la aguja
(4) Plato o cama: es la base del cabezal. Alberga elementos transmisores
y operadores:
el árbol inferior (17)
los ejes de dientes (20)
mecanismo de lanzadera (la fuerza motriz le llega por el árbol
inferior), compuesto de dos secciones mecánicas: el mecanismo de
alimentación o arrastre y la plancha de la aguja.
En los grupos de los mecanismos (3) y (4) se encuentra el alma de la máquina:
el ingenio que realiza la puntada. Estos dos grupos son los que vamos a
estudiar con especial detenimiento.
|
LA CABEZA DE MAQUINA
Elementos que la integran
-
mecanismo de la barra de aguja
-
la barra prensatelas
-
mecanismo de tensión del hilo de aguja
La cabeza y la cama son los órganos esenciales de la máquina,
donde tiene lugar su función especifica: el cosido. Por ello vamos
a pormenorizar su estudio, desglosando cada elemento y siguiendo paso a
paso cada una de las operaciones; no sólo puntada a puntada sino
cada fase de la puntada y cada avance del material que cosemos, el hilo,
y la aguja que empleamos.
|
|
LA AGUJA
La aguja es el elemento base de la máquina de coser,
pero es, a la vez, una pieza especialmente delicada. Sometida al duro trabajo
de perforar el tejido y llevar el hilo a cada puntada, ha de hacerlo además
con total precisión. Con el aumento progresivo de la velocidad,
cada nueva generación de máquinas necesita de la aguja una
mayor calidad, en resistencia y en perfeccionamiento de la puntada. Una
aguja normal de máquina de coser industrial se divide en las siguientes
partes: Talón, cono, tronco, ranuras, entrante, ojo y punta.
|
|
PARTES DE LA AGUJA
1-base del talón. 2-talón. 3-cono. 4-tronco de la aguja.
5-ranura corta del ojo. 6-ojo de la aguja. 7-ranura larga del ojo. 8-punta
de la aguja. 9-granulación. 10-ranura larga. 11-ranura corta. 12-segunda
ranura larga. 13-puente. 14rebaje.
|
|
Cada una de estas partes de la aguja tiene un valor que la
define. En la tabla siguiente damos la cotas con que cada aguja queda definida.
| COTA
a
d
c
e
g1
g2
k1
k2
m3
m4
o1
o2
o3
u1
se
p1 |
DENOMINACIÓN
diámetro del talón
diámetro del tronco
diámetro de la base
del talón
largo del talón
longitud total de la aguja
longitud de la punta
longitud de la ranura corta
longitud de la ranura de
la punta
grosor del resto del tronco
anchura de la ranura larga
longitud del extremo del
talón al principio del ojo
longitud del ojo
anchura del ojo
grosor del resto del talón
plano
excentricidad
longitud del rebaje |
| El grosor métrico
Nm
(número métrico) corresponde al diámetro d en la parte
cilíndrica del tronco de la aguja encima del rebaje de la ranura
corta, no en la parte del refuerzo del tronco. Para agujas con el tronco
curvado, el largo dado de ella se refiere al largo estirado. |
|
CLASIFICACION DE LAS AGUJAS
Atendiendo a las variaciones de las formas de una aguja, podemos
hacer entre ellas las siguientes clasificaciones:
-
según la forma de su largo
-
según la forma del talón
-
según la forma del tronco
-
según la forma del ojo
-
según la forma de la punta
|
ejemplo de una aguja especial |
agujas especiales y un sistema
de doble aguja
|
| |
|
|
EL TALÓN
DE LA AGUJA
Constituye la parte de la aguja por donde ésta se sujeta a la
barra de aguja. Existen formas diferentes de talón. |
2 DIFERENTES TIPOS DE AGUJAS
SEGUN FORMAS DEL TALON |
| |
|
LA RANURA DEL TRONCO
El tronco de la aguja tiene una ranura hecha para darle al hilo cabida
en ella cuando la aguja está clavada en el tejido y de esta forma
evitar el rozamiento del hilo contra el tejido. |
|
| 4 DIFERENTES TIPOS DE AGUJAS
SEGUN LAS RANURAS DEL TRONCO: PRIMERA AGUJA (IZDA) : 1-ranura larga. 2-ranura
corta. 3-rebaje. SEGUNDA AGUJA: 4-ranura larga. 5-6: segunda ranura alrga,
desembocando en el rebaje. TERCERA AGUJA: 7-ranura larga. 8-ranura corta.
9-tercera ranura. 10-puente 11-rebaje. CUARTO TIPO DE AGUJA: 12-lleva una
ranura helicoidal. |
|
| |
|
EL OJO DE LA AGUJA
Es el orificio por donde el hilo de coser se enhebra en la aguja.
El entrante situado sobre el ojo tiene por finalidad el facilitar el
paso del garfio u órgano de puntada inferior (espiral o lanzadera)
por el interior del bucle formado por el hilo.
Hay ojos con formas especiales, por ejemplo con ranura de la punta
desplazada lateralmente. |
2 DIFERENTES TIPOS DE AGUJAS
SEGUN FORMAS DEL OJO: en el lado izquierdo 1-2 las ranura larga (arriba)
y la ranura corta (abajo) de una aguja normal; en el lado derecho 3-4 el
rebaje y la ranura larga de otra aguja.
|
|
|
TIPOS DE AGUJA SEGÚN LA PUNTA
|
|
DIÁMETRO O GROSOR DE AGUJA
Nm: Número de aguja
Es el grosor del diámetro d en la parte cilíndrica del
tronco de la aguja, encima del rebaje de la ranura corta, no en la parte
del refuerzo del tronco. Actualmente el diámetro d de aguja,
su Nm, se ha estandarizado. No obstante, damos el cuadro de equivalencia
según el cual cada marca se hace corresponder con las demás
por cada Nm. Siempre este valor se da en centésimas demm.
En este cuadro vemos, por ejemplo, que el Nm 70 corresponde a
la aguja que Singer denomina 10, a la 027
de la Unión Especial, la 7 de Pfaff,
la 3/0 de Mausser, la 1 de Willcox &
Gibbs, la 2,5 de Lewis, a la 1 de Merrow
y a la 3/0 de Reece.
| Nm |
SINGER |
UNION
SPECIAL |
PEAFF |
MAUSSER |
WILCOX
& GIBBS |
LEWIS |
MERROW |
REECE |
| 40 |
3 |
|
|
|
|
|
|
|
| 44 |
4 |
018 |
|
7/4 |
|
5/0 |
|
|
| 50 |
5 |
020 |
5 |
6/0 |
4/0 |
|
|
|
| 55 |
6 |
022 |
|
5/0 |
3/0 |
|
3/0 |
|
| 60 |
7 y 8 |
|
6 |
|
2/0 |
2 |
2/0 |
|
| 65 |
9 |
025 |
|
4/0 |
0 |
|
0 |
|
| 70 |
10 |
027 |
7 |
3/0 |
1 |
2.5 |
1 |
3/0 |
| 75 |
11 |
029/030 |
|
|
|
|
|
|
| 80 |
12 |
032 |
8 |
2/0 |
2 |
3 |
2 |
2/0 |
| 85 |
13 |
033-034 |
|
|
|
|
|
|
| 90 |
14 |
036 |
9 |
0 |
3 |
3.5 |
3 |
0 |
| 95 |
15 |
037-038 |
|
|
|
|
|
|
| 100 |
16 |
040 |
10 |
1 |
4 |
4 |
3 |
1 |
| 105 |
17 |
042 |
|
|
|
|
|
|
| 110 |
18 |
044 |
11 |
2 |
5 |
4.5 |
5 |
2 |
| 120 |
19 |
047 |
12 |
|
6 |
5 |
6 |
3 |
| 125 |
20 |
049 |
|
3 |
|
|
|
|
| 130 |
21 |
|
13 |
|
7 |
|
7 |
4 |
| 140 |
22 |
054 |
14 |
4 |
8 |
|
|
6 |
| 160 |
23 |
|
16 |
|
10 |
|
|
6 |
| 180 |
24 |
|
18 |
|
|
|
|
7 |
|
|
MECANISMO DE LA BARRA PRENSATELAS
Es el segundo mecanismo en importancia, dentro de la cabeza
de la máquina de coser. Su pie es el prensatelas. El conjunto de
este mecanismo tiene la misión de fijar el género que se
cose (durante la puntada) sobre los dientes de arrastre (25) y ayudar a
que estos tiren del género en sentido contrario al de avance del
cosido. En las ilustraciones posteriores se representan distintos tipos
de prensatelas.
|
| A: Eje de movimiento de
la rodillera. B: Ruedecilla de aprieto del prensatelas. C: Palanca de levantamiento
manual del prensatelas. D: Tornillo de fijación del prensatelas.
E: Prensatlas, de presión regulable. F: Barra del prensatelas. G:
Palanca que se articula sobre el brazo horizontal de la máquina.
H: Muelle que aprieta la barra prensatelas.. I: Eje de movimiento de la
rodillera a lkça barra prensatelas. J: Dedos sobre la palanca del
codo. K: Tornillo de bloqueo. L: Tornillos de blocaje de la rodillera.
M: La rodillera. |
|
| |
EL PRENSATELAS
Es la pieza de la máquina encargada de preparar la tela
y, junto con el sistema de arrastre, manejarla moviéndola con toda
precisión para ser cosida.
|
| |
MECANISMO DE TENSIÓN DEL HILO DE LA AGUJA
El tercero de los mecanismos dentro de la cabeza de la máquina
se compone de los elementos siguientes: el tirahilos, discos
de presión y muelle de compensador.
-
El tirahilos (12) es una palanca con un extremo en el eje de la
excéntrica y un punto de apoyo fijo en la cabeza; suelta y aprieta
el hilo que va a la aguja, antes y después, respectivamente, de
la puntada. Sirve así para sacar el hilo de la bobina o del cono,
primero, y para recuperar el hilo sobrante, apretando la puntada, después
de hecha ésta.
-
Dos discos cóncavos, presionados entre sí por un muelle
regulable.
-
Muelle compensador, situado a continuación de los discos
tensores, conserva el hilo en una mínima y constante tensión,
evitando tirones.
EL PLATO O CAMA DE MAQUINA
Es la base del cabezal y alberga elementos transmisores de
la fuerza motriz y operadores de arrastre o alimentación de tejido
o material a coser.
Elementos que lo integran
El árbol inferior (17) y los ejes de dientes
(20).
Mecanismo de lanzadera.
Mecanismo de alimentación o arrastre.
La plancha de la aguja.
Mecanismo de lanzadera recibe su fuerza motriz por el árbol
inferior. Este mecanismo es el que, con su movimiento, forma la puntada,
juntamente con la aguja y con el tejido mismo, como más adelante
veremos al describir en el tejido la puntada con hilo. Forman la lanzadera
varias piezas; una de sus puntas, la punta de lanzadera, es la que engancha
el bucle de hilo para hacer la puntada.
Según los diferentes tipos de máquinas, la lanzadera
puede estar en posición vertical u horizontal y ser un complejo
de más de una lanzadera. Las máquinas remalladoras, de cadeneta
y de owerlook, en lugar de lanzaderas llevan garfios, llamados áncoras,
que enlazan los hilos en esa puntada especial de owerlook o remallado.
Estas máquinas no llevan canilla; las áncoras se alimentan
de una bobina exterior al mecanismo de lanzadera. Numerosos modelos de
garfios rotativos han sido diseñados desde que Weeler y Wilson crearan
el primero que se instaló en una máquina de coser, en el
año 1851.
GARFIO ROTATIVO:
A
ala del garfio, que obliga la lazada a abrirse. B
la punta del garfio.
C
talón que mantiene la lazada mientras se cierra. D
tornillo de blocaje del sistema al árbol.
E
árbol del garfio (que se ve bajo el plato de la máquina.
|
| |
En el capítulo íntegro que posteriormente se dedica a
LAPUNTADA,
se va a ver con más detalle el funcionamiento del mecanismo de lanzadera
dentro del complejo mecanismo que ejecuta el cosido de un género.
Ahora haremos una observación directa del funcionamiento del mecanismo
del garfio rotativo, destapando el habitáculo donde va instalado
y moviendo a mano, muy despacio, el volante de la máquina, para
ver, paso a paso, cómo acciona. Veremos, en primer lugar, que el
rotativo da dos vueltas completas durante una subida y bajada de la aguja.
El arte de sincronizar a la perfección los movimientos de rotativo
y aguja se consigue mediante sistemas dentados, de correas, cadenas o piñones.
En las máquinas industriales más modernas, con tecnología
digital, son fuentes generadoras de impulsos sincronizadores los que controlan
la perfecta armonía de movimiento en cada órgano de la máquina,
efectuando el microprocesador central de máquina las operaciones
matemáticas necesarias para la ejecución de cada programa
de cosido. Puede haber uno o varios motores en la misma máquina
y es la propia corriente eléctrica que alimenta esos motores de
cuarzo la que controla su velocidad con absoluta y constante precisión.
En una de esas vueltas, con la aguja abajo, la punta B del garfio
coge el lazo de hilo junto con la aguja, y la lámina posterior lo
retiene. El ala A repele el hilo del lazo hacia el exterior, llevándolo
a pasar alrededor de la canilla. El talón C sujeta el lazo
mientras se cierra, hasta el momento de desengancharse.
DE IZQUIERDA A DERECHA:
La
caja de canillas. La canilla. La pieza intermediaria. El grafio
rotativo.
La canilla es el almacén del hilo inferior.
Si la canilla va dentro del sistema del garfio rotativo, su carrete
está dentro del canillero o caja de canilla, girando nada
más que por tirón de arrastrado del hilo. El garfio gira
en torno al canillero. La propia tapa del canillero, mediante un resorte,
regula la tensión del hilo entre el garfio y la canilla. |
| |
MECANISMO DE ALIMENTACIÓN O ARRASTRE DE GÉNERO
Como puede observarse ve en el esquema de la máquina, la fuerza
motriz llega al mecanismo de arrastre por los ejes de dientes, conectados
al cigüeñal por dos bielas que les producen el movimiento de
vaivén. Los dos sistemas de dientes tienen dos movimientos, uno
en sentido horizontal y otro que oscila también pero en sentido
vertical. En esos movimientos combinados, los dientes arrastran el género
aprisionado entre ellos y el prensatelas, cuya presión, como hemos
visto, se puede regular según sea necesario. También los
dientes pueden variar de tamaño y de forma. La longitud del desplazamiento
horizontal de los dientes da la longitud de la puntada; dimensión
ésta que tiene su dispositivo de regulación; un cosido normal
lleva cinco puntadas por cm. Cuanto más potente es el arrastre más
pesados y voluminosos pueden ser los tejidos a coser. En los gráficos
siguientes tenemos la visión general de la operación de arrastre.
|
|
|
MOVIMIENTOS DE ARRASTRE
MOVIMIENTO A
Los dientes de arrastre sobresalen por encima de la placa,
enganchando el tejido y tirando de él en el sentido de su orientación. |
 |
MOVIMIENTO B
Cuando han avanzado el largo de una puntada, los dientes
descienden bajo la placa, soltando el tejido que arrastraron en A. |
 |
MOVIMIENTO C
Después de B, los dientes deshacen el camino andado
en A, mientras están bajo la placa. |
 |
MOVIMIENTO D
Después de C, los dientes vuelven a subir y sobresalir
de la placa, como al principio de A, recomenzando el movimiento A. Y así
sucesivamente. |
 |
|
SISTEMAS DE ARRASTRE
Las combinaciones distintas que se pueden hacer con las diferentes
condiciones de trabajo de estos órganos de arrastre, más
algún otro complementario, son las que dan lugar a los distintos
sistemas de arrastre de telas, pieles, láminas o material a coser.
La invención y desarrollo de estos diferentes sistemas buscan una
mejor calidad y seguridad en la costura a realizar en la máquina.
S ARRASTRE SIMPLE
D DOBLE ARRASTRE
T TRIPLE ARRASTRE
C ARRASTRE COMPLEMENTARIO
I ARRASTRE INDEPENDIENTE
ARRASTRE SIMPLE S
En este caso es un solo órgano operador el que actúa
como elemento de arrastre. Es empleado en cosidos sencillos, con telas
de poco peso, de poco grosor y cosido a velocidad normal. Para el arrastre
simple S vamos a considerar cinco modalidades distintas.
S-1 Arrastre por dientes
Sólo la fila o filas de dientes situadas en el plato efectúan
arrastre de la tela. Puede que haya un solo sentido de arrastre o que sea
en ese y el contrario, reversible, para aquellas máquinas que pueden
coser marcha atrás.
|

|

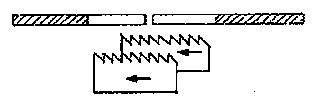

S-2 Arrastre diferencial
Al menos tiene dos bloques de dientes, separados, que
pueden actuar al unísono, en cuyo caso tenemos un arrastre S-1,
o diferenciando sus movimientos para darnos un arrastre diferencial, con
dos versiones: a) Los dos bloques de dientes se desplazan no al unísono
pero sí en la misma línea, mismo plano vertical. Producen
un estirado de la tela durante la puntada. b) Los dos bloques de dientes
ni se mueven al unísono ni lo hacen en la misma línea, sino
en líneas paralelas, en distintos planos verticales. Este arrastre
produce un fruncido de la tela mientras se va cosiendo. |
 |

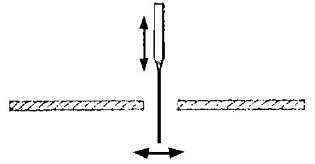

S-3 Arrastre por aguja
En este caso es la aguja lo que actúa como único
órgano de arrastre, manteniéndose el prensatelas fijo. La
aguja tiene movimiento en dos planos, uno vertical y otro horizontal. |

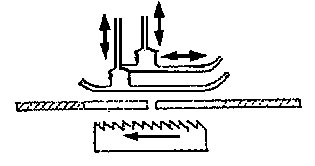

S-4 Arrastre por prensatelas
Uno o dos prensatelas tienen dos movimientos: uno en
vertical, ejerciendo la acción de prensar la tela, y otro horizontal,
arrastrando la tela en cada salida de aguja, dando así, también,
la longitud de puntada.

|
S-5 Arrastre por rodillo superior
Un rodillo de giro a intervalos de puntada, sustituye
a los prensatelas del S-4.
|
D-1 Arrastre por
dientes y aguja
Es el caso más simple de doble arrastre; concretamente
es la suma del S-3 más el S-1, actuando al unísono.
|
DOBLE ARRASTRE D
El doble arrastre trata de conseguir o bien una puntada
mejor, más rápida, más exacta y fuerte o bien es el
tejido a coser el que por su grosor, peso o características superficiales
necesita de mayor fuerza en el arrastre. No es frecuente que la máquina
de coser para uso doméstico tenga doble arrastre; pero la industrial
tendrá, al menos, un sistema sencillo de doble arrastre. En cualquier
caso de doble arrastre, los órganos de arrastre serán siempre
dos y actuando al unísono. En el doble arrastre vamos a distinguir
también otras cinco modalidades. |
 |
D-2 Doble pieza de dientes
Una pieza de dientes cuya acción y situación
es la de S-1, más otra pieza situada sobre la tela, ambas con dientes
de igual orientación y dirección en el mismo sentido y al
unísono en cada salida de aguja. Si la superior o la inferior tienen
la trayectoria más larga, fruncirán la capa superior o inferior
de tejido, respectivamente, durante la puntada.
D-3 Doble arrastre: dientes y prensatelas
Los dientes, situados en la parte inferior, y el prensatelas
actúan simultáneamente. Este sistema es la suma del S-1 más
el S-4. |
 |

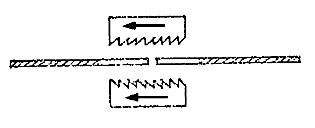

D-3 Doble arrastre por dientes (en la parte
inferior) y prensatelas actúan en la acción simultáneamente.
Este repnsatelas actúa como en el caso del S-4. |
 |
D-4 Doble arrastre por rodillos
Sistema de un rodillo como en el S-5 más otro
rodillo bajo la plancha de aguja, sincronizado con el primero. |
el material A se
mueve en un plano vertical
|
D-5 Doble arrastre por rodillos o platillos
que giran en ejes verticales
La aguja se mueve y cose en un plano horizontal, con
el material vertical. |

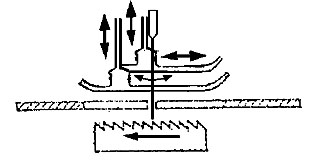

T-1 Arrastre por dientes, aguja y prensatelas:
Una pieza de dientes como en S-1, más acción de aguja como
en S-3, más dos prensatelas como en S-4.
 |
TRIPLE ARRASTRE T
Tres órganos operadores actúan a la vez
para la alimentación o arrastre del género. Vamos a considerar
dos modalidades de triple arrastre.
T-2 Arrastre por aguja + dos sistemas de dientes:
Acción de la aguja como en S-3, más doble arrastre de dientes,
como en D-2. |
ARRASTRE COMPLEMENTARIO C
Consiste en el añadido de un órgano de arrastre que ayuda
o complementa cualquiera de los arrastres S, D ó T,
para cualquier eventualidad de género a coser, como extraordinario
grosor, rugosidad, peso, desigualdades de capas, materiales elásticos,
etc. Siempre este órgano complementario está situado en el
plato, después de la costura. Normalmente es un rodillo superior
o sistema de dos rodillos, superior/inferior o izquierda/derecha. |
Un rodillo de goma o estriado actúa como complemento
de arrastre. |
En este caso son dos rodillos, por encima y por debajo
de la tela, actúan como complemento al sistema de arrastre. |
 |
ARRASTRE INDEPENDIENTE I
En este caso no debiéramos hablar de alimentación
o arrastre, propiamente dicho, sino de movimiento de la tela, en cualquier
dirección, sobre la plancha de aguja. El procedimiento es totalmente
distinto a todos los descritos anteriormente. En este sistema no hay prensatelas
de zapata sino de disco plano, que le permita a la tela moverse en cualquier
dirección del plano horizontal. Las dos modalidades de arrastre
independiente no consisten sino en que el movimiento de la tela se haga
de forma manual o por un mecanismo automatizado. Si es automático,
la tela estará sujeta y tensada con pinzas, bastidores o guías,
y tanto la dirección y sentido del desplazamiento de la tela como
el largo de puntada son dados por un programa de cosido en cinta o tarjeta
perforada o por programa de ordenador. Los sistemas de arrastre independiente
se suelen utilizar para bordados manuales y automáticos; en el segundo
caso para la realización de bordados en serie: mantelerías,
ropa de cama, baño, etc. |
|
|
LA PLANCHA DE AGUJA
Queda aún por estudiar una pieza importante de las instaladas
en el plato de la máquina; es la plancha de la aguja. Su estudio
lo haremos como introducción al de la puntada. Si bien se trata
de una pieza inmóvil, fija, que no se desplaza en ninguna dirección
y en ningún momento, citamos aquí la plancha de la aguja
porque, como superficie de deslizamiento, forma parte del mecanismo de
arrastre. En el esquema que inició la exposición de los sistemas
de arrastre se ve claramente la localización de esta pieza y las
otras que intervienen en la alimentación de genero a coser o arrastre
del mismo. La plancha de aguja está en la cama, base, y debajo de
la cabeza de la máquina. Se trata de una placa en la que se ha practicado
un orificio por el que la aguja penetrará en cada puntada que efectúe.
Su superficie es plana, para que el tejido no se curve al empuje de la
aguja, pulida para facilitar que el tejido se desplace sobre ella en el
arrastre y el orificio se ciñe a la dimensión y funcionamiento
de la aguja. Además del orificio de aguja, la plancha lleva las
ranuras correspondientes a los dientes de arrastre, por donde estos sobresalen.
De estos dos accidentes en la plancha, orificio de aguja y ranuras de dientes,
dependen las modalidades que de plancha puedan necesitarse.
-
Hay varios tipos de orificios en las placas, según el movimiento
de aguja, según cada arrastre y cosido:
-
redondo, para pespunte normal
-
oblongo horizontal, para cosido en zig-zag
-
oblongo vertical, para arrastre por aguja.
El orificio de aguja será siempre bien pulido, para evitar que los
hilos o los tejidos finos se enganchen y se produzcan roturas o costuras
defectuosas. Las ranuras en la placa serán también de las
dimensiones adecuadas a cada tipo de dientes. En los gráficos siguientes
vemos varios tipos de placas, las más usuales, de acuerdo a modalidades
de ranuras y orificios de aguja. |
TIPOS DE ORIFICIOS
EN LA PLANCHA DE LA AGUJA
según el movimiento
de la aguja, el arrastre y el cosido
Agujero redondo
1 ranura simple
1 ranura compuesta
|
Agujero oblongo horizontal
2 ranuras compuestas
|
Agujero oblongo vertical
sin ranuras
|
Agujero redondo
4 ranuras asimétricas
|
Agujero oblongo horizontal
4 ranuras simétricas
|
Agujero oblongo horizontal
3 ranuras simétricas
|
Agujero oblongo horizontal
2 ranuras simétricas
|
Agujero redondo
1 y 1/2 ranura compuesta
|
|
|
|
3. Agujas especiales
La aguja BLUKOLD:
Es una aguja con superficie fosfatada. Tiene propiedades antiadherentes.
Es especialmente indicada para el cosido de material sintético,
tejido o no tejido, y sus mezclas; con esta aguja se alcanza una gran velocidad
de puntada.
|
|
| capítulo siguiente |
index de esta
tercera parte
index general
de la obra |
