Tercera
Parte
La confección.
Del diseño al cosido a máquina. |
Capítulo
17 El Patronaje (II)
Patronaje
por ordenador |
| MAESTROS
DE SEÑORA |
|
|
| |
2.7 Modelo: ABRIGO
DE MANGA PARTIDA
Características de patrón: Patrón
sin costuras. Doble fila de botones, solapa de pico, bolsillos horizontales
con vivos y cartera, pinza de pecho al hombro, pinzas de entalle en delantero
y espalda y ésta con forma en el centro, hombro adelantado y manga
de dos piezas partida por la prolongación del hombro.
| Medidas
T44 |
Cuerpo |
Desahogo |
Traspaso |
Patrón |
| Pecho |
440 |
90 |
|
530 |
| Cintura |
350 |
90 |
|
440 |
| Cadera |
490 |
40 |
|
530 |
| Talle
espalda |
415 |
10 |
+10 |
435 |
| Talle
delantero |
430 |
10 |
-10 |
430 |
| Largo
total |
1060 |
|
-10 |
1.050 |
| Largo
de manga |
590 |
10 |
|
600 |
|
|

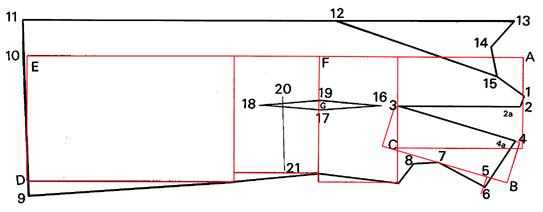

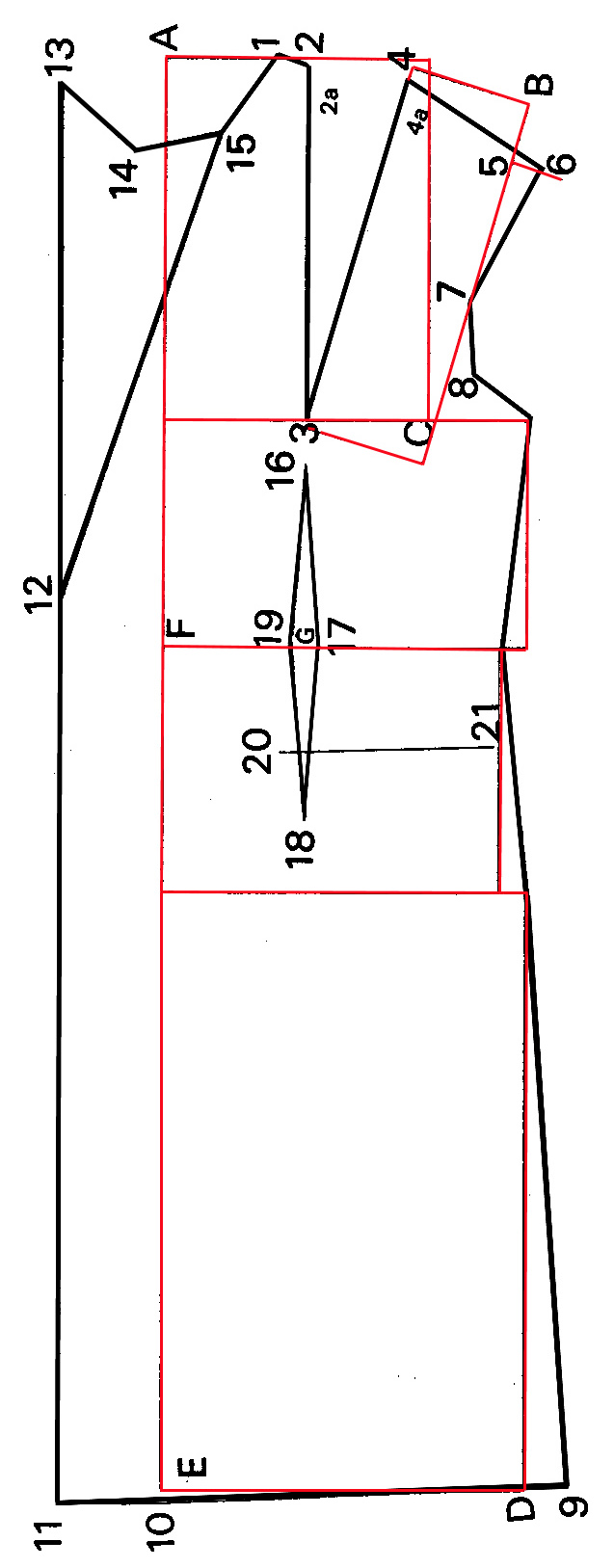

ESTRUCTURA DE DELANTERO
RECTANGULOS A CREAR: PE - TE - AC
- TD - LT - CA4AP
BASE
| Profundidad
de sisa |
PE/4+165-10
mm |
| Talle
menos profundidad |
TD-sd |
| Bajada
talle a cadera |
AC |
| Largo
desde altura cadera |
LT-(TD+10
mm)-AC |
|
ALTURA
| Frente
de pecho |
PE/3.3+62
mm |
| Ancho
de pecho |
PE/2+50
mm |
| Ancho
de cintura |
PE/2+30
mm |
| Ancho
de cadera |
CA/2+25
mm |
|
X
|
Y |
POLIGONALES A CREAR
|
| PUNTO |
ORIGEN |
DESCRIPCION |
|
|
|
| 1 |
A |
Ancho
de escote |
PE/10+38
mm |
|
|
| 2 |
A |
Eje
pinza entalle y parte anterior de la de pecho |
PE/6.6+38
mm |
|
|
| 2ª |
2 |
Altura
hombro en pinza |
7
mm |
|
|
| 3 |
2 |
Vértice
pinza de pecho |
260+20-10
mm |
|
|
| 4 |
3
y 2 |
Abertura
pinza de pecho |
270
mm, 80 mm |
círculos |
|
| 4ª |
4 |
Altura
hombro en pinza |
7
mm |
distancia |
|
| 5 |
B |
Altura
de hombro |
PE/10-5
mm |
distancia |
|
| 6 |
4ª |
Largo
de hombro |
PE/6.6+73-23
mm |
círculo |
|
| 7 |
C |
Tangencia
de sisa |
PE/8+34
mm |
distancia |
|
| 8 |
C |
Aplomo
de sangría |
30
mm, PE/10-14 mm |
|
|
| 9 |
D |
Vuelo
costado bajo |
2
mm, 30 mm |
|
|
| 10 |
E |
Bajada
en el centro |
12
mm |
|
|
| 11 |
10 |
Cruce |
75
mm |
|
|
| 12 |
F |
Altura
de quiebre y cruce |
30
mm, 75 mm |
|
|
| 13 |
A |
Pico
de solapa |
22
mm, 75 mm |
|
|
| 14 |
A |
Bajada
de cabecera |
69
mm, 22 mm |
|
|
| 15 |
A |
Profundidad
de escote |
PE/10+12
mm, PE/10-2 mm |
|
|
| G |
F |
Eje
de pinza |
PE/6.6+38
mm |
|
|
| 16 |
G |
Vértice
superior pinza |
130
mm |
|
|
| 17 |
G |
Entalle
pinza hacia costado |
10
mm |
|
|
| 18 |
G |
Vértice
inferior pinza |
130
mm |
|
|
| 19 |
G |
Entalle
pinza hacia centro |
10
mm |
|
|
| 20 |
F |
Vértice
anterior bolsillo |
80
mm, 85 mm |
|
|
| 21 |
20 |
Vértice
posterior bolsillo |
5
mm, 160 mm (150+10) |
|
|

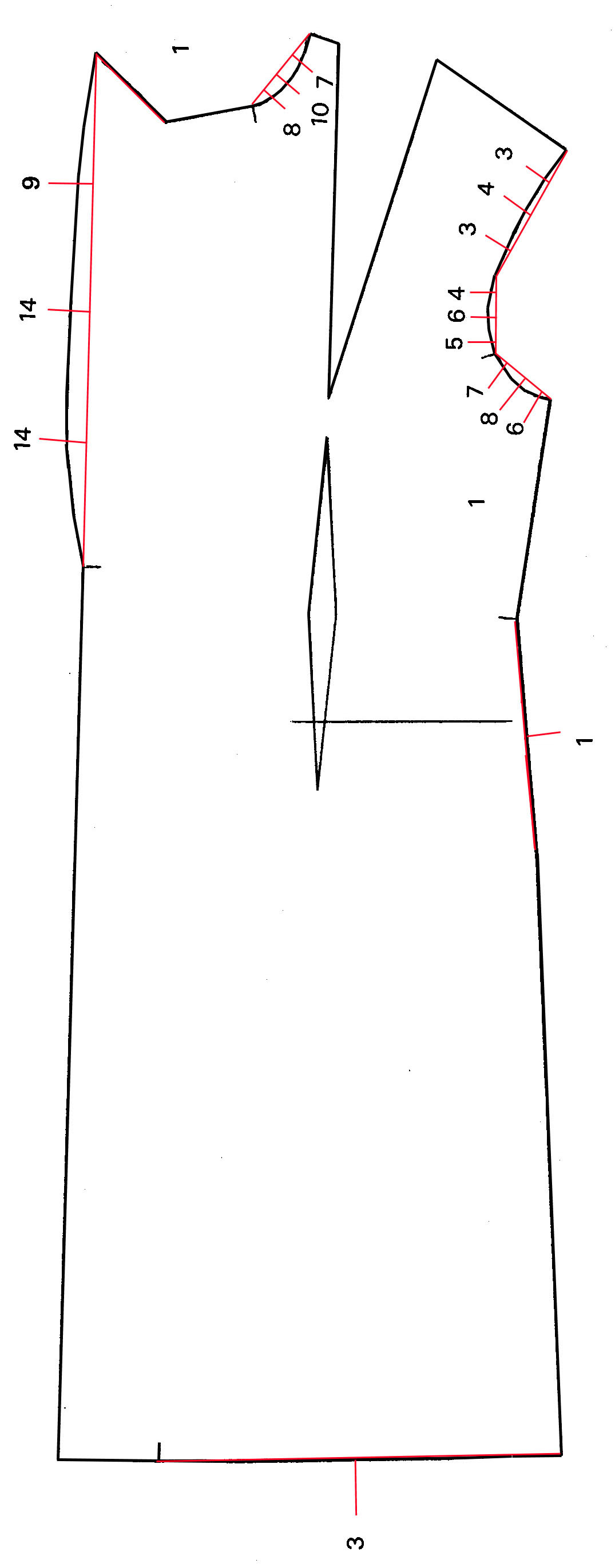

DEFINICIÓN DE LAS CURVAS EN DELANTERO
|
| |

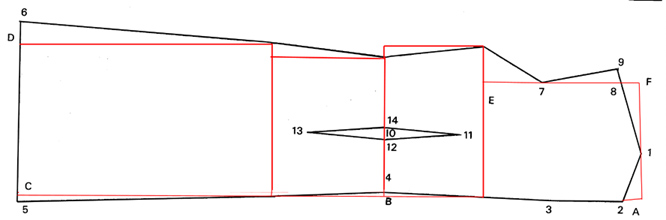

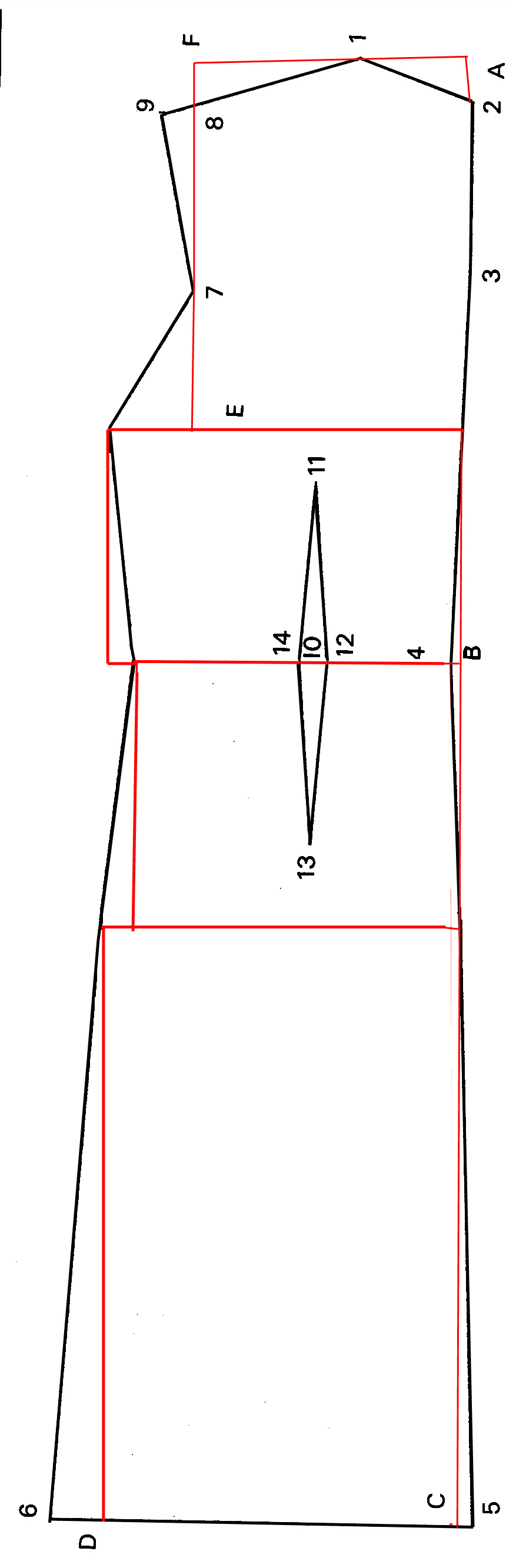

ESTRUCTURA DE TRASERO
RECTANGULOS A CREAR: PE - TE - AC
- TD - CA
BASE
| Profundidad
de sisa |
PE/4+150+10
mm |
| Talle
menos profundidad |
TE-se+10+10
mm |
| Bajada
talle a cadera |
AC |
| Largo
desde altura cadera |
LT-(TD+10
mm)-AC |
|
ALTURA
| Encuentro |
PE/3.3+67
mm |
| Ancho
de pecho |
PE/2+40
mm |
| Ancho
de cintura |
PE/2+20
mm |
| Ancho
de cadera |
CA/2+15
mm |
|
X |
Y |
POLIGONALES A CREAR
| PUNTO |
ORIGEN |
DESCRIPCION |
|
X |
Y |
| 1 |
A |
Ancho
de escote |
PE/10+39
mm |
|
|
| 2 |
A |
Bajada
de escote |
es/4+10
mm |
|
|
| 3 |
A |
Tangencia
centro espalda |
PE/8+85
mm |
|
|
| 4 |
B |
Entalle
centro espalda |
10
mm |
|
|
| 5 |
C |
Vuelo
centro espalda bajo |
15
mm |
|
|
| 6 |
D |
Vuelo
costado bajo |
2
mm, 30 mm |
|
|
| 7 |
E |
Tangencia
sisa |
PE/8+45
mm |
|
|
| 8 |
F |
Altura
de hombro |
PE/10
mm |
|
|
| 9 |
1 |
largo
de hombro |
PE/6.6+73+10
mm |
círculo |
|
| 10 |
B |
Eje
de pinza |
PE/6.6+43
mm |
|
|
| 11 |
10 |
Vértice
superior pinza |
130
mm |
|
|
| 12 |
10 |
Entalle
pinza hacia centro espalda |
10
mm |
|
|
| 13 |
10 |
Vértice
inferior pinza |
130
mm |
|
|
| 14 |
10 |
Entalle
pinza hacia costado |
10
mm |
|
|

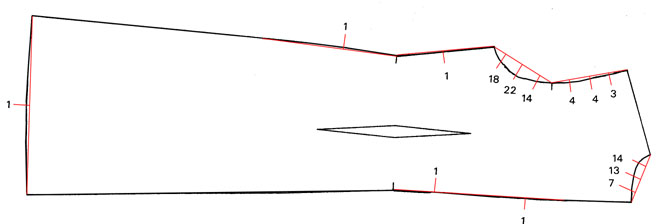

DEFINICIÓN DE LAS CURVAS EN DELANTERO
|
|
ESTRUCTURA
DE LA MANGA
RECTANGULOS A CREAR: HOJA DELANTERA
Sl - LM - bm
BASE
| Altura
de corona |
SI/3+8
mm |
| largo
menos corona |
LM-ac+10
mm |
|
ALTURA
| Ancho
hoja delantera |
SI/2-50
mm |
| Bocamanga |
bm+10
mm |
|
X
|
Y
|
|
POLIGONALES A CREAR
|

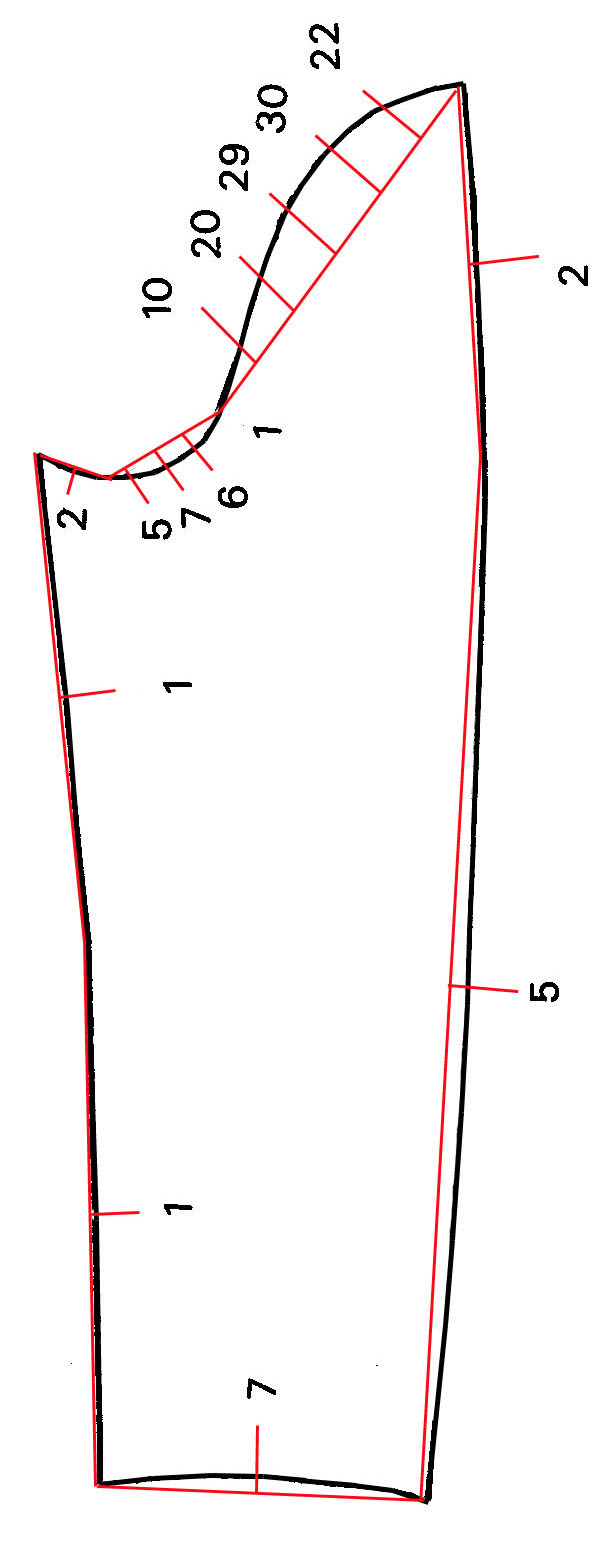

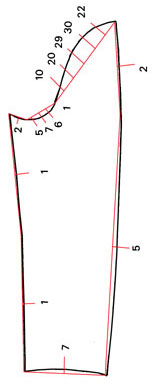

DEFINICIÓN DE LAS CURVAS EN HOJA DELANTERA
|
|
| PUNTO |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
Subida
en línea de sangría |
10
mm |
|
|
| 2 |
A |
Tangencia
de vaciado |
SI/15 |
|
|
| 3 |
A |
Aplomo
de sangría |
25
mm, SI/6-5 mm |
|
|
| 4 |
B |
Inicio
de la corona |
10
mm |
|
|
| 5 |
C |
Final
línea de codo bajo |
20
mm |
|
|
| 6 |
O |
Subida
de bocamanga en sangría |
5
mm |
|
|
| 7 |
A |
Altura
de codo en sangría |
LM-ac)/2-20
mm, 22 mm |
|
|
|

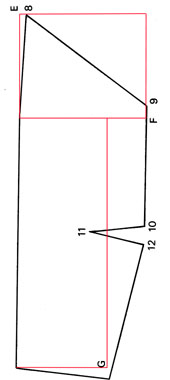

RECTANGULOS A CREAR: HOJA TRASERA
Sl - LM - bm
BASE
| Altura
de corona |
SI/3+8
mm |
| Largo
- corona |
LM-ac+10
mm |
|
ALTURA
| Ancho
hoja trasera |
SI/2-24
mm |
| Bocamanga |
bm+10
mm |
|
X
|
Y
|
|
POLIGONALES A CREAR
|

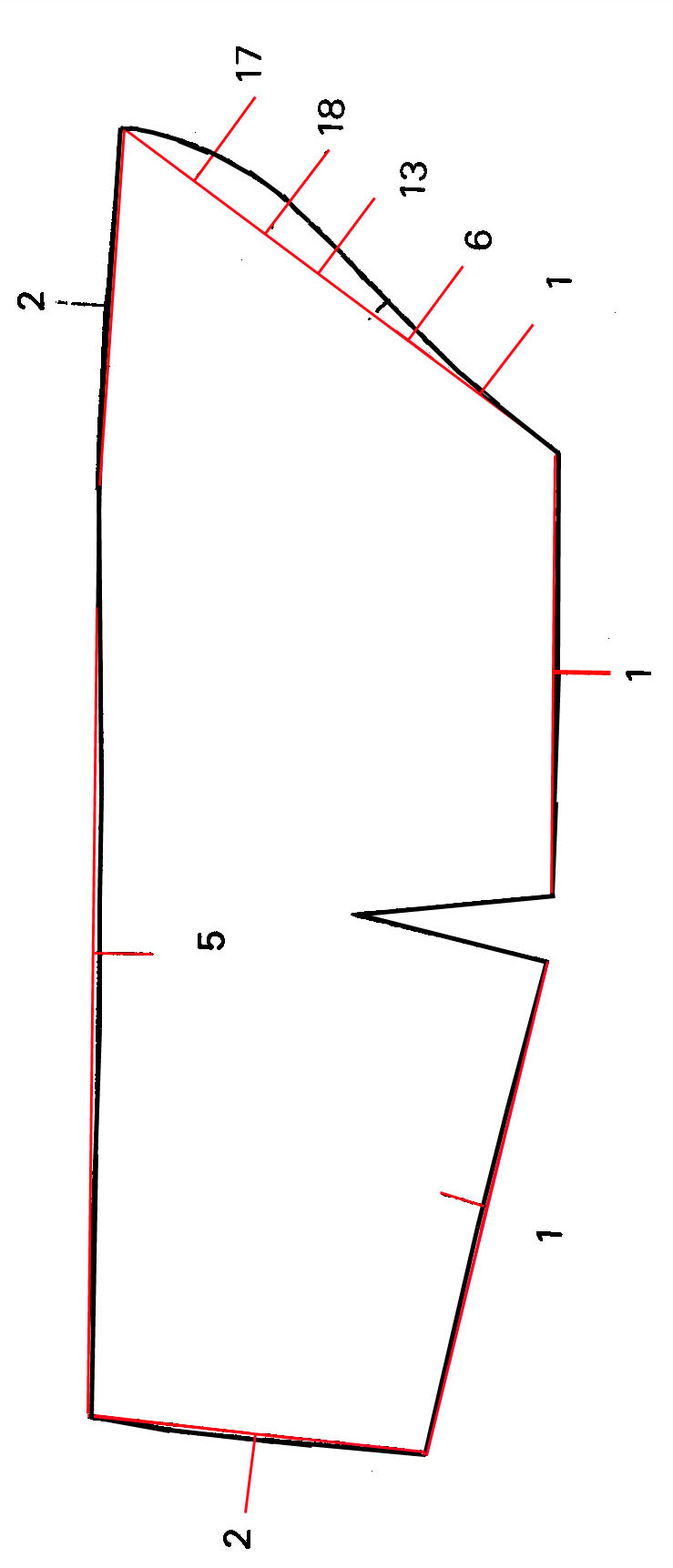

DEFINICIÓN DE LAS CURVAS EN HOJA TRASERA
|
| PUNTO |
ORIGEN |
DESCRIPCION |
|
X |
Y
|
| 8 |
E |
Inicio
de la corona |
10
mm |
|
|
| 9 |
F |
Subida
en línea de codo |
20
mm |
|
|
| 10 |
F |
Extremo
superior de la pinza |
(LM-ac)/2-30
mm |
|
|
| 11 |
10 |
Vértice
de la pinza |
10
mm, 93 mm |
|
|
| 12 |
10 |
Extremo
inferior de la pinza |
30
mm, 1 mm |
|
|
| 13 |
G |
Bajada
de codo en bocamanga |
15
mm |
|
|
|
|
|
|
