Tercera
Parte
La confección.
Del diseño al cosido a máquina. |
Capítulo
17 El Patronaje (II)
Patronaje
por ordenador |
| MAESTROS
DE CABALLERO |
|
|
3.1. Modelo: CAMISA
SPORT DE CABALLERO
Características del patrón
| Patrón sin costuras. Manga larga, de una pieza
y sin flojo en la pegadura; |
puño rectangular. Cuello
clásico, con pie y pala por separado. |
| Medidas T50 |
Cuerpo |
Desahogo |
Patrón |
| Pecho |
500 |
135 |
635 |
| Cuello |
400 |
28 |
428 |
| Cadera |
530 |
95 |
625 |
| Largo camisa |
730 |
- |
730 |
| Largo de manga |
580 |
20 |
600 |
| Ancho de puño |
50 |
- |
50 |
| Largo de puño |
230 |
- |
230 |
|
|

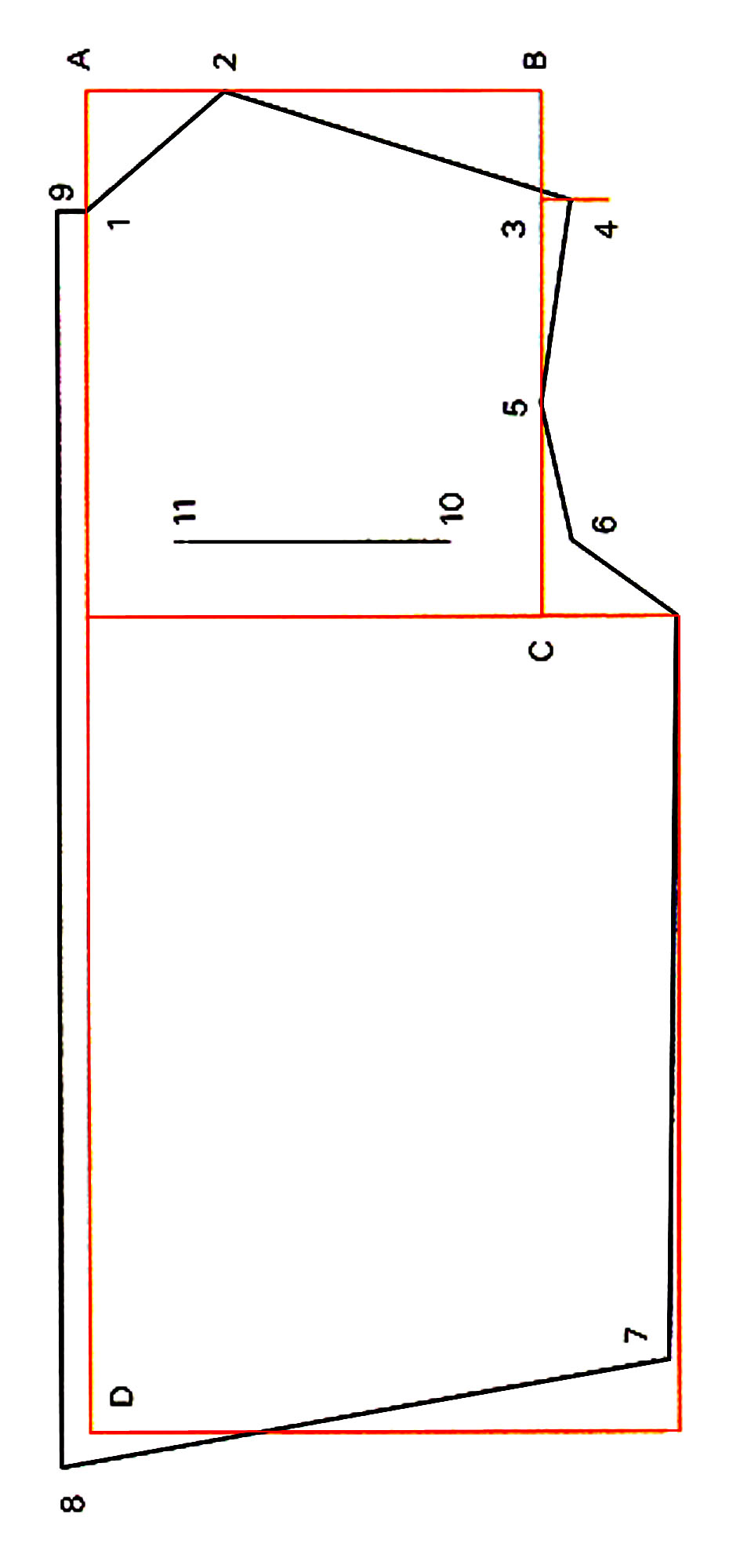

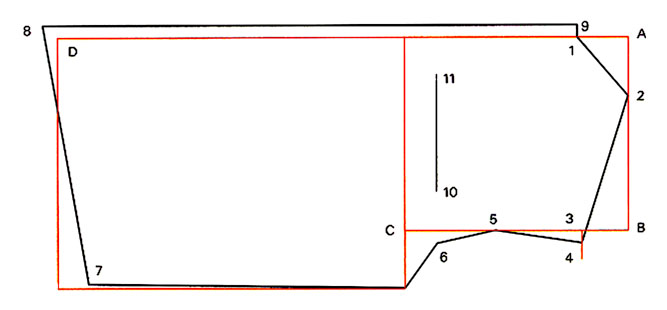

ESTRUCTURA DE DELANTERO
RECTANGULOS A CREAR: PE - LT - CA - CR
BASE
| Profundidad de sisa |
PE/4+160 mm |
| Largo - profundidad |
LT-se |
|
ALTURA
| Desarrollo pecho |
PE/3 + 80 mm |
| Ancho total de pecho |
PE/2 + 70 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
altura de escote |
PE/10+15 mm |
|
|
| 2 |
A |
anchura de escote |
PE/10 + 25 mm |
|
|
| 3 |
B |
altura de hombro |
PE/10 + 10 mm |
|
|
| 4 |
2 |
largo de hombro |
PE/6 + 114 mm |
círculo |
|
| 5 |
C |
tangencia de sisa |
PE/10 + 65 mm |
|
|
| 6 |
C |
aplomo de sangría |
40 mm, 16 mm |
|
|
| 7 |
D |
ancho cadera faldón |
40 mm, CA/2 + 50 mm |
|
|
| 8 |
D |
caida delantero, cruce |
20 mm, 15 mm |
|
|
| 9 |
1 |
cruce en escote |
15 mm |
|
|
| 10 |
C |
sitio bolsillo pecho |
40 mm, 50 mm |
|
|
| 11 |
10 |
boca bolsillo |
150 mm |
|
|
|

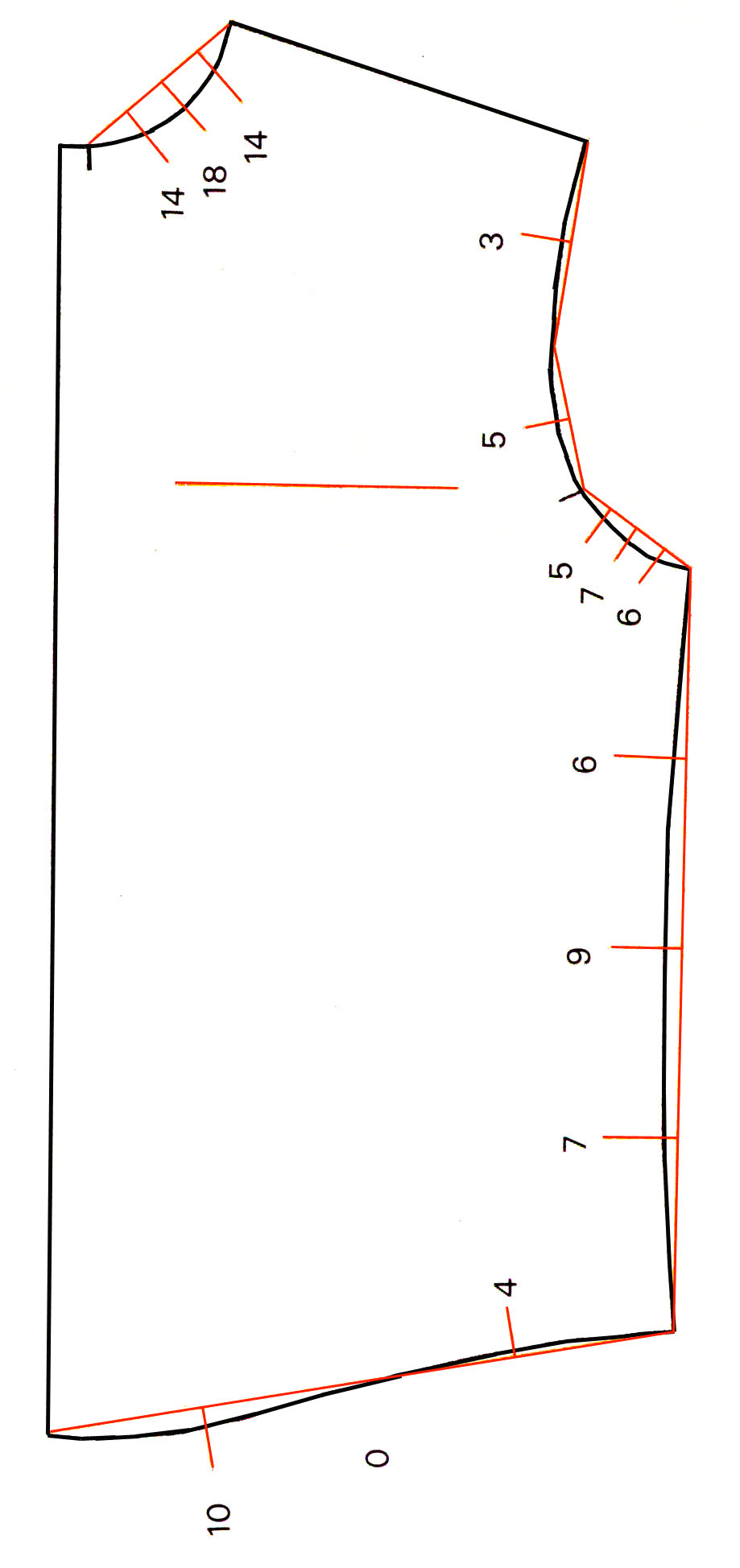

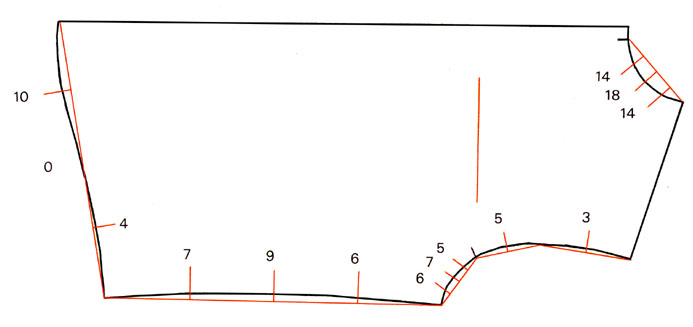

DEFINICIÓN DE LAS CURVAS EN DELANTERO
|
| |

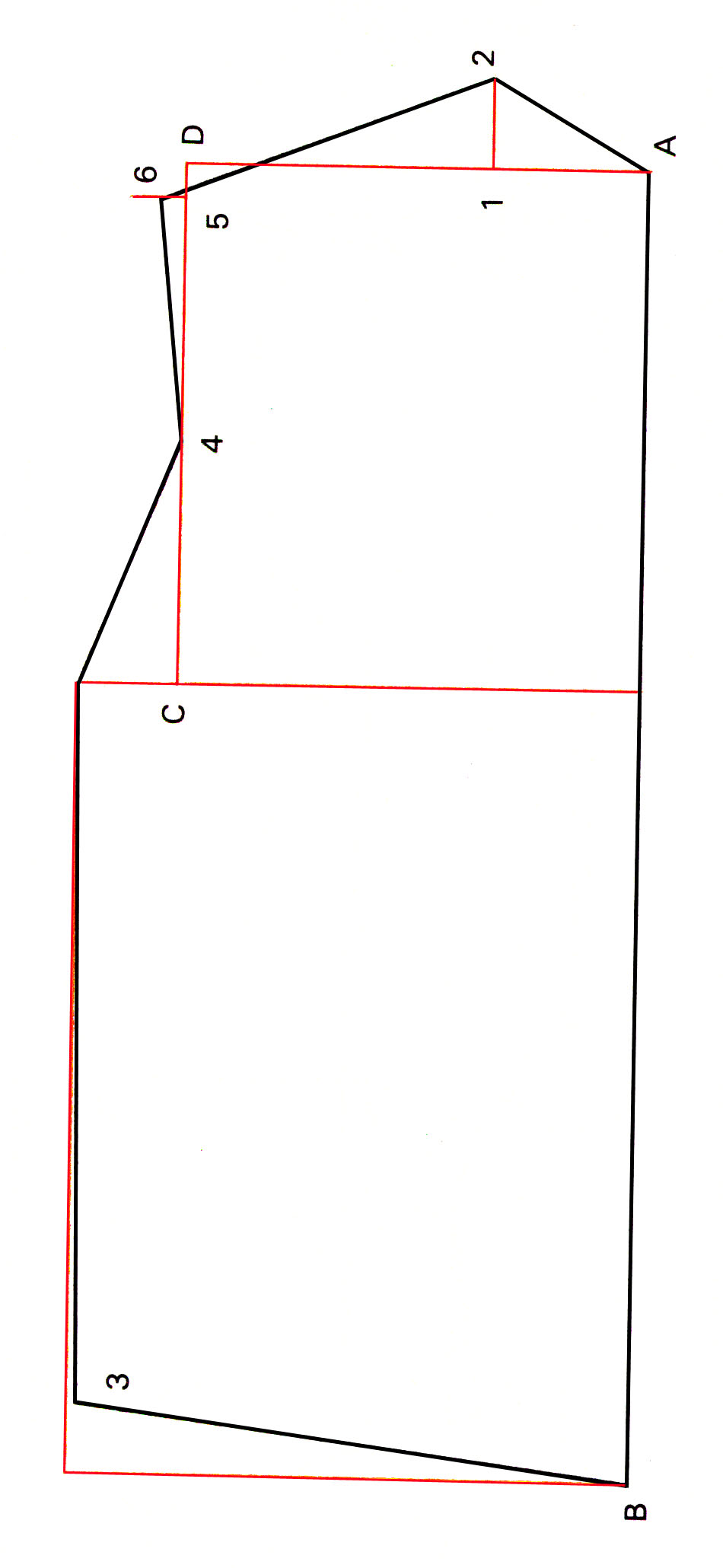

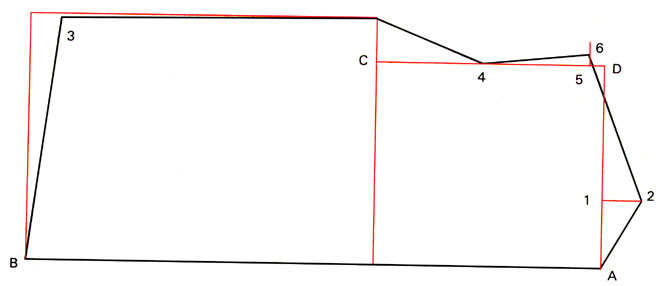

| ESTRUCTURA DE TRASERO
RECTANGULOS A CREAR: PE - LT - CA
BASE
| Profundidad de sisa |
PE/4+165 mm |
| Largo - profundidad |
LT-se |
|
ALTURA
| encuentro |
PE/3+92 mm |
| Ancho total de pecho |
PE/2+65 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
ancho de escote |
PE/10+37 mm |
|
|
| 2 |
1 |
altura de escote |
PE/20 + 25 mm |
|
|
| 3 |
B |
ancho cadera faldón |
40 mm, CA/2 + 45 mm |
|
|
| 4 |
C |
tangencia de sisa |
PE/10 + 85 mm |
|
|
| 5 |
D |
altura de hombro |
PE/25 |
|
|
| 6 |
2 |
largo de hombro |
PE/6 + 117 mm |
círculo |
|
|

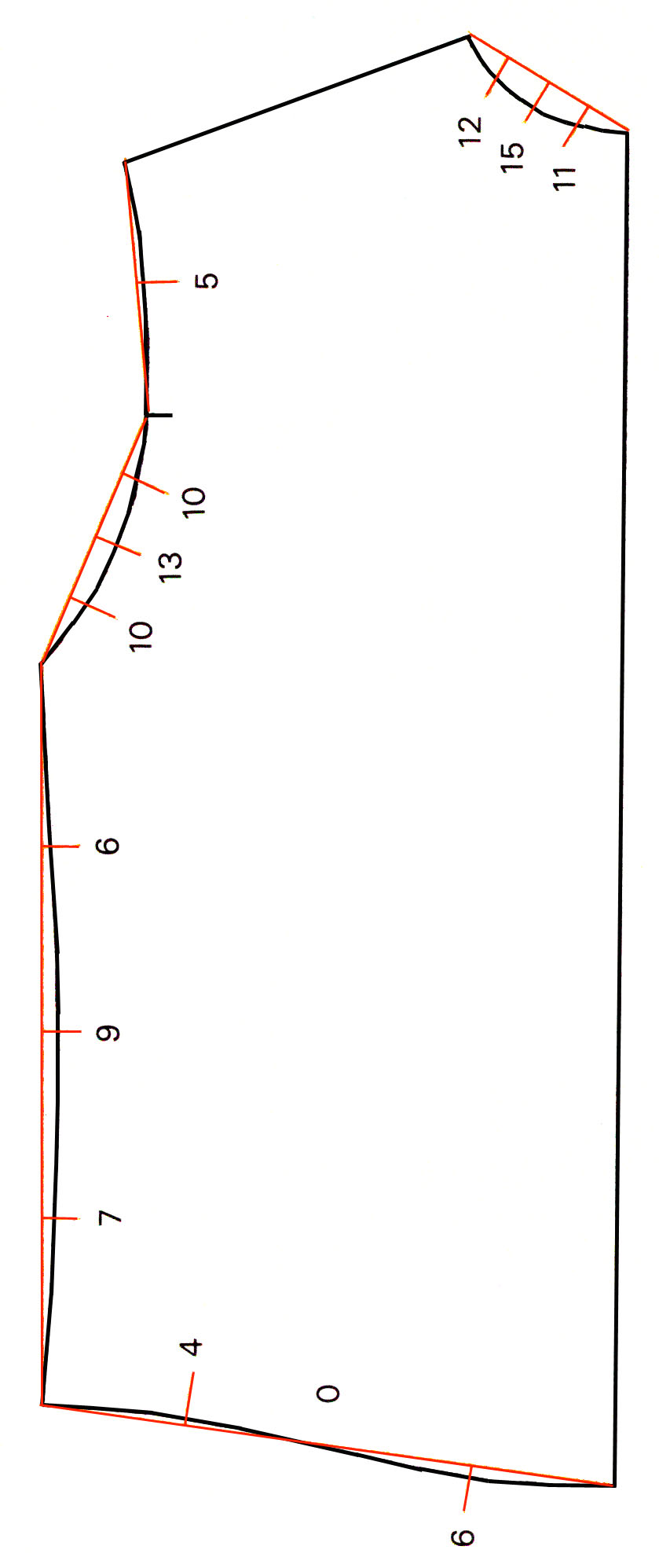

DEFINICIÓN DE LAS CURVAS EN EL TRASERO
|

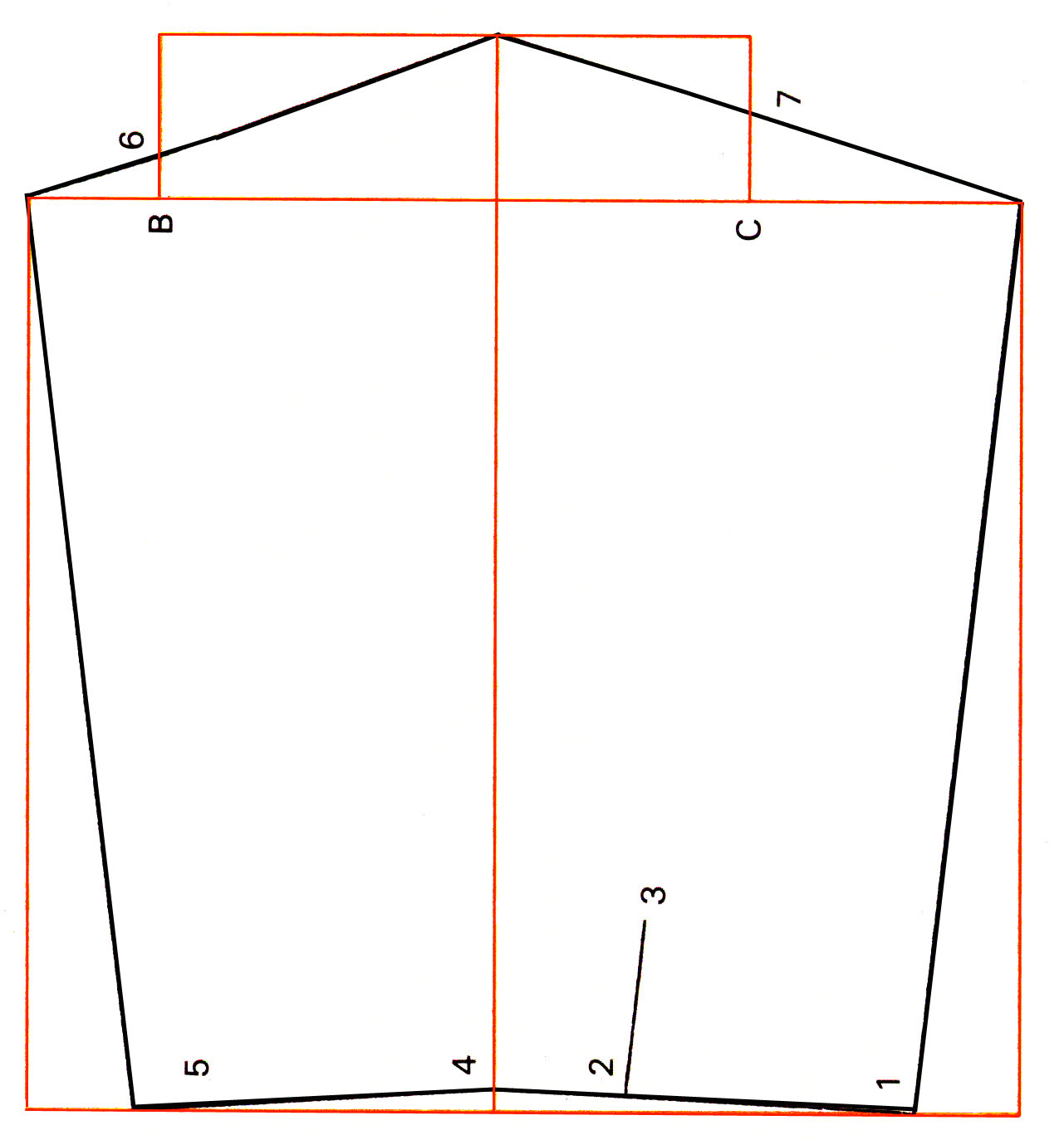

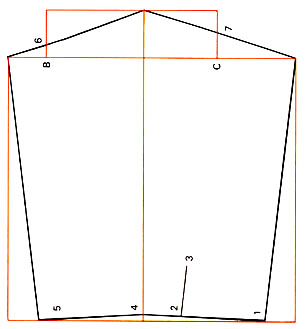

ESTRUCTURA DE LAS MANGAS
RECTANGULOS A CREAR: Sl - LM - pu
BASE
| HOJA ALTA |
Altura de corona |
ST/6 - 6 mm |
|
Altura de corona |
ST/6 - 6 mm |
| HOJA BAJA |
Largo - corona |
LM-ac-AP+20 mm |
|
Largo - corona |
LM-ac-AP+20 mm |
|
ALTURA
| Altura hasta sangría |
ST/3 - 10
mm |
| Ancho hasta codo |
ST/4-8 mm |
| Ancho total delantero |
ST/2,2+10 mm |
| Ancho total trasero |
ST/2,2+20 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X |
Y |
| 1 |
A |
bocamanga trasero |
LP/2+PL-2 |
|
|
| 2 |
A |
final abertura manga |
10 mm, LP/·-10
mm |
|
|
| 3 |
B |
fondo abertura manga |
90 mm, 10 mm |
|
|
| 4 |
C |
bocamanga centro |
12 mm |
|
|
| 5 |
D |
bocamanga delantero |
LP/2+PL+15 mm |
|
|
| 6 |
B |
aplomo sangría |
22 mm |
|
|
| 7 |
D |
aplomo codo |
46 mm |
|
|
POLIGONALES A CREAR
|
DEFINICIÓN DE LAS CURVAS EN LAS MANGAS
|
|
|
|
|
|
