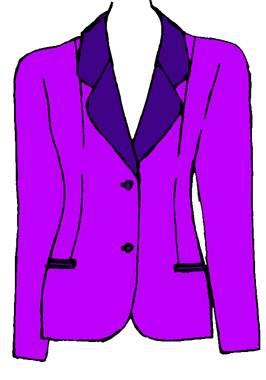

2.6 Modelo: CHAQUETA SASTRE SEÑORA
Características del patrón

Patrón sin costuras. Una sola fila de dos botones. Caída en redondo. Pinzas de entalle en trasero con forma en el centro. Manga sastre de dos hojas.

Solapa con pico algo redondeado. Bolsillos con dos vivos. Pinzas de pecho al hombro. Pinzas de entalle en delantero.

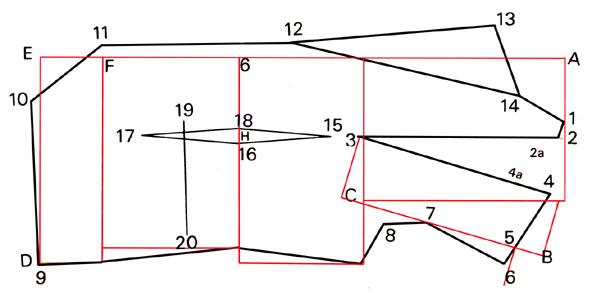

ESTRUCTURA DE DELANTERO

RECTANGULOS A CREAR: PE - TD - AC - LT - CA - AP

BASE

ALTURA

POLIGONALES A CREAR

PUNTOS	ORIGEN	DESCRIPCION		X	Y
1	A	ancho de escote	PE/10+30 mm
2	A	eje parte anterior pinza de pecho	PE/6.6 + 38 mm
2a	2	altura hombro en pinza	6 mm
3	2	vertice pinza de pecho	260 + 15 mm
4	3 y 2	altura pinza de pecho	275 mm, 80 mm	círculos
4a	4	altura hombro en pinza	6 mm	distancia
5	B	altura de hombro	PE/10 - 5 mm	distancia
6	4a	largo de hombro	PE/6.6 + 68 - 21 mm	círculo
7	C	tangencia de sisa	PE/8 + 34 mm	distancia
8	C	aplomo de sangría	30, PE/10 - 16 mm
9	D	vuelo costado bajo	2 mm, 4 mm
10	E	final de redondo caída	10, PE/10 + 15 mm
11	F	cruce en cadera	15 mm
12	G	altura de quiebre y cruce	PE/10 + 25, 20 mm
13	A	pico de solapa	93 mm, 44 mm
14	A	profundidad de escote	PE/10 + 15, PE/10 + 5 mm
H	G	eje pinza de entalle	PE/6.6 + 38 mm
15	H	vértice superior pinza	125 mm
16	H	entalle pinza hacia costado	10 mm
17	H	vértice inferior pinza	125 mm
18	H	entalle pinza hacia centro delantero	10 mm
19	G	vértice anterior bolsillo	70 mm, 85 mm
20	19	vértice posterior bolsillo	5 mm, 155 mm (=145+10)

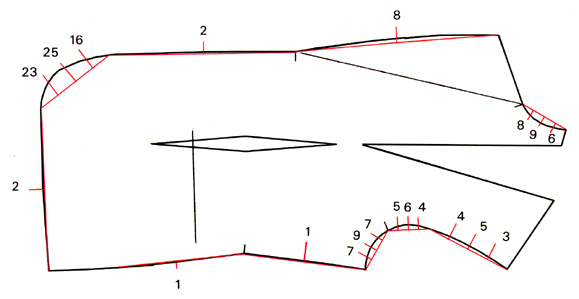

DEFINICIÓN DE LAS CURVAS EN DELANTERO

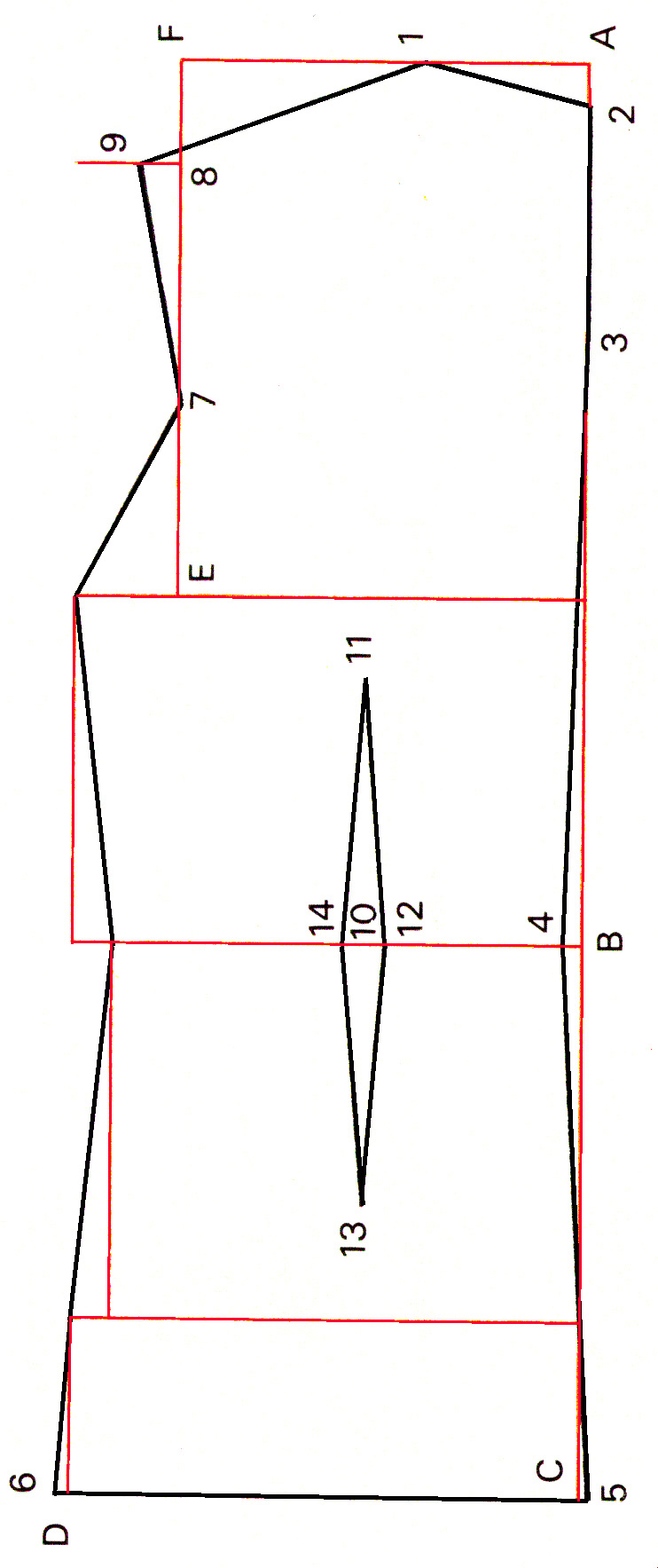

ESTRUCTURA DE TRASERO

RECTANGULOS A CREAR: PE - TE - AC - TD - LT - CA

BASE

ALTURA

POLIGONALES A CREAR

PUNTOS	ORIGEN	DESCRIPCION		X	Y
1	A	ancho de escote	PE/10+35 mm		7.9
2	A	Bajada de escote	es/4		2
3	A	Tangencia centro espalda	PE/8+72 mm
4	B	Entalle centro espalda	10 mm
5	C	Vuelo centro espalda bajo	4 mm
6	D	Vuelo costado bajo	2 mm, 6 mm
7	E	Tangencia sisa	PE/8+318 mm
8	F	Altura de hombro	+5 mm		4,9
9	1	Largo de hombro	PE/6.6+68+10 mm	círculo
10	B	Eje de pinza	PE/6.6+38 mm
11	10	Vértices superior pinza	125 mm
12	10	Entalle pinza hacia centro espalda	10 mm
13	10	Vértices inferior pinza	125 mm
14	10	Entalle pinza hacia costado	10 mm

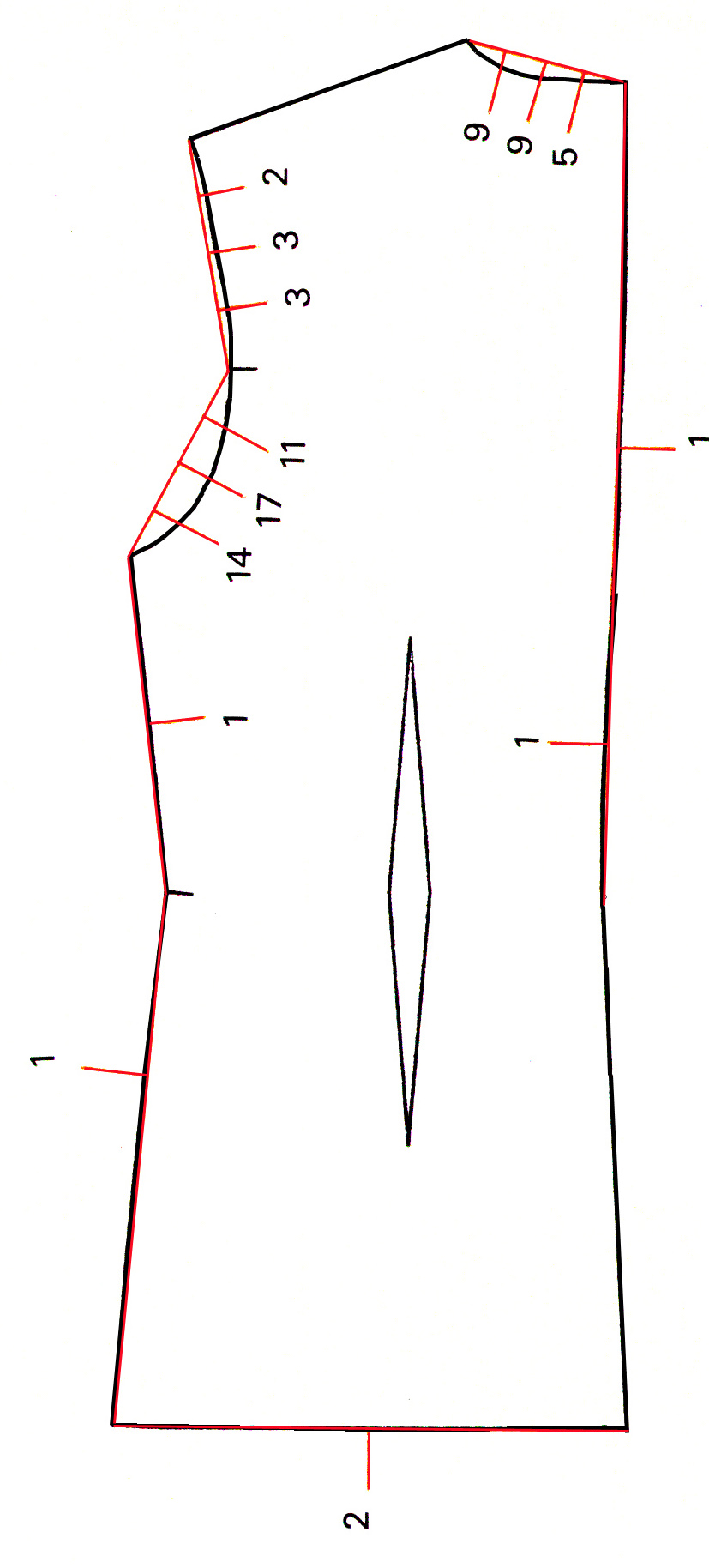

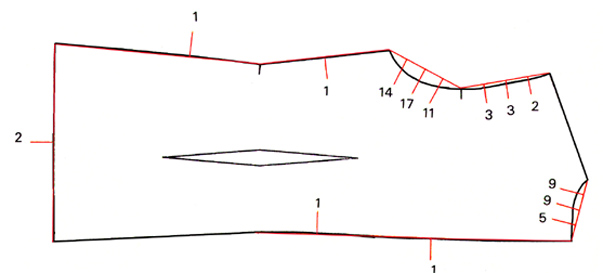

DEFINICIÓN DE LAS CURVAS EN EL TRASERO

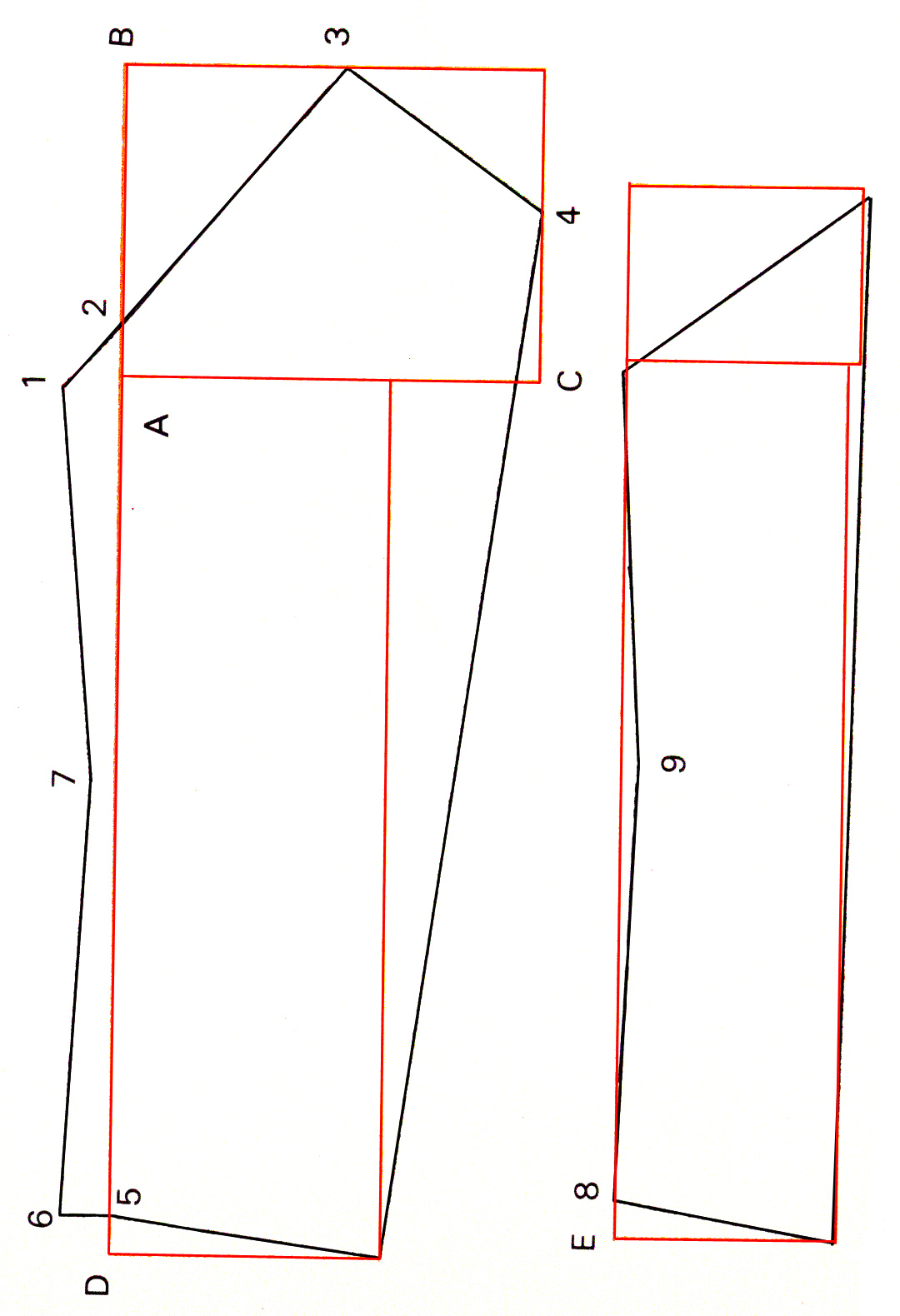

ESTRUCTURA DE LAS MANGAS

RECTANGULOS A CREAR: Sl - LM - pu

BASE

ALTURA

POLIGONALES A CREAR

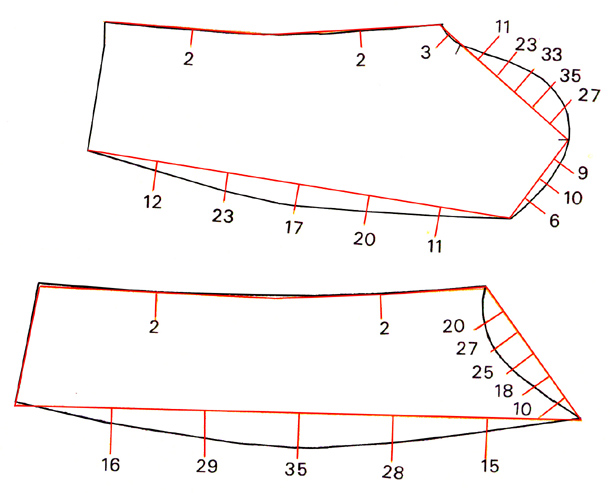

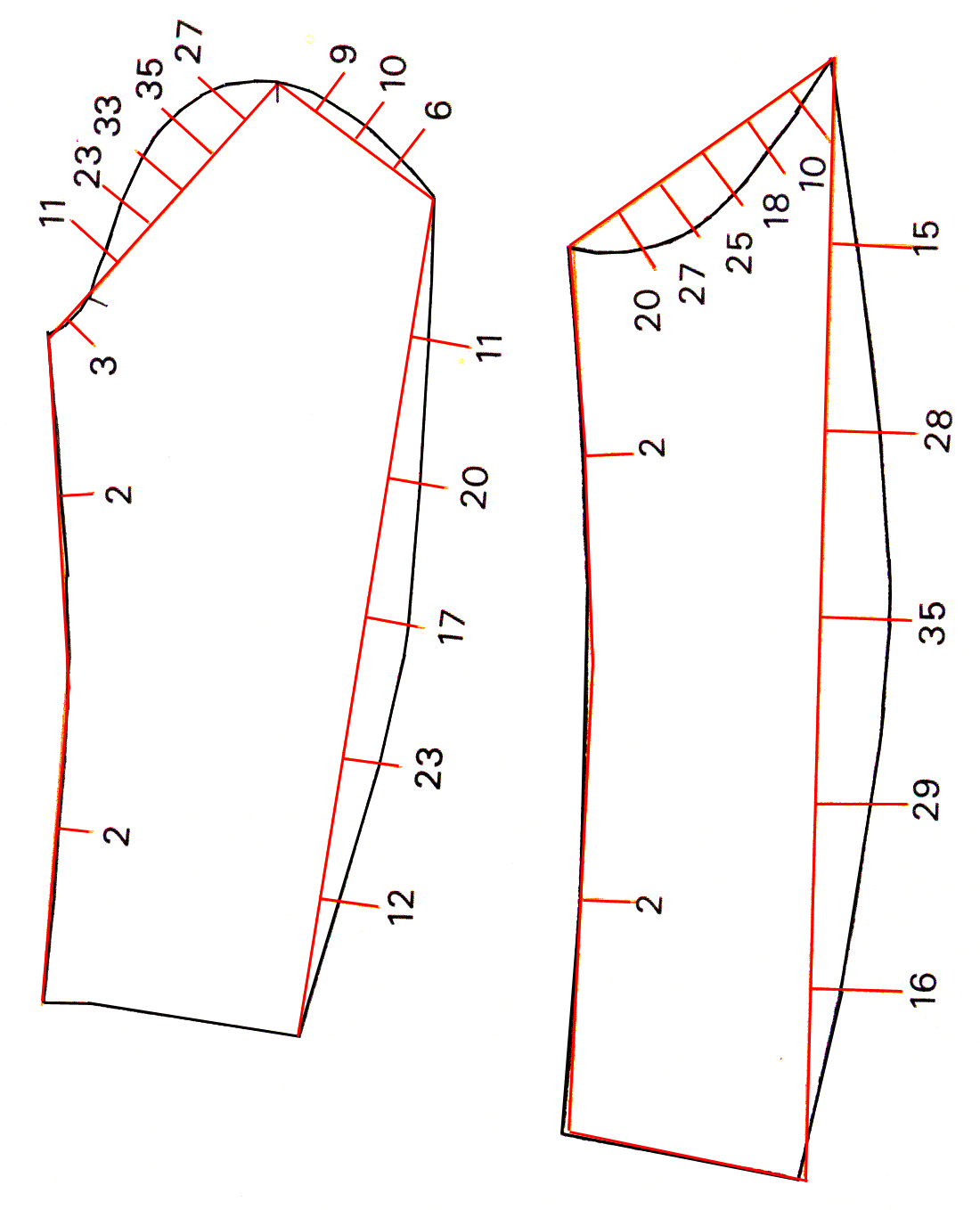

DEFINICIÓN DE LAS CURVAS EN AMBAS HOJAS DE LAS MANGAS
