La confección.
Del diseño al cosido a máquina. |
Capítulo
17 El Patronaje (II)
Patronaje
por ordenador |
| MAESTROS
NIÑO |
|
|
5.1. Modelo: CHAQUETON
RANGO: 5 - 10
Características del patrón
| Patrón sin costuras. Una sola fila de dos botones,
que abrocha hasta el cuello. Manga de una hoja. |
Recto de costados, con espalda
a lomo. Bolsillos rectos sin cartera. |
.
| Medidas T7 |
Cuerpo |
Desahogo |
Patrón |
| Pecho |
1.260 |
|
480 |
| Caderra |
340 |
140 |
480 |
| Encuentro |
370 |
110 |
180 |
| Talle espalda |
145 |
35 |
320 |
| Largo |
310 |
10 |
640 |
| Manga |
|
|
464 |
| Altura cadera |
454 |
10 |
125 |
| Bocamanga |
|
|
270 |
|
|

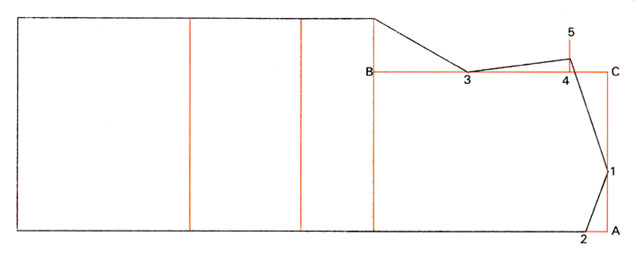

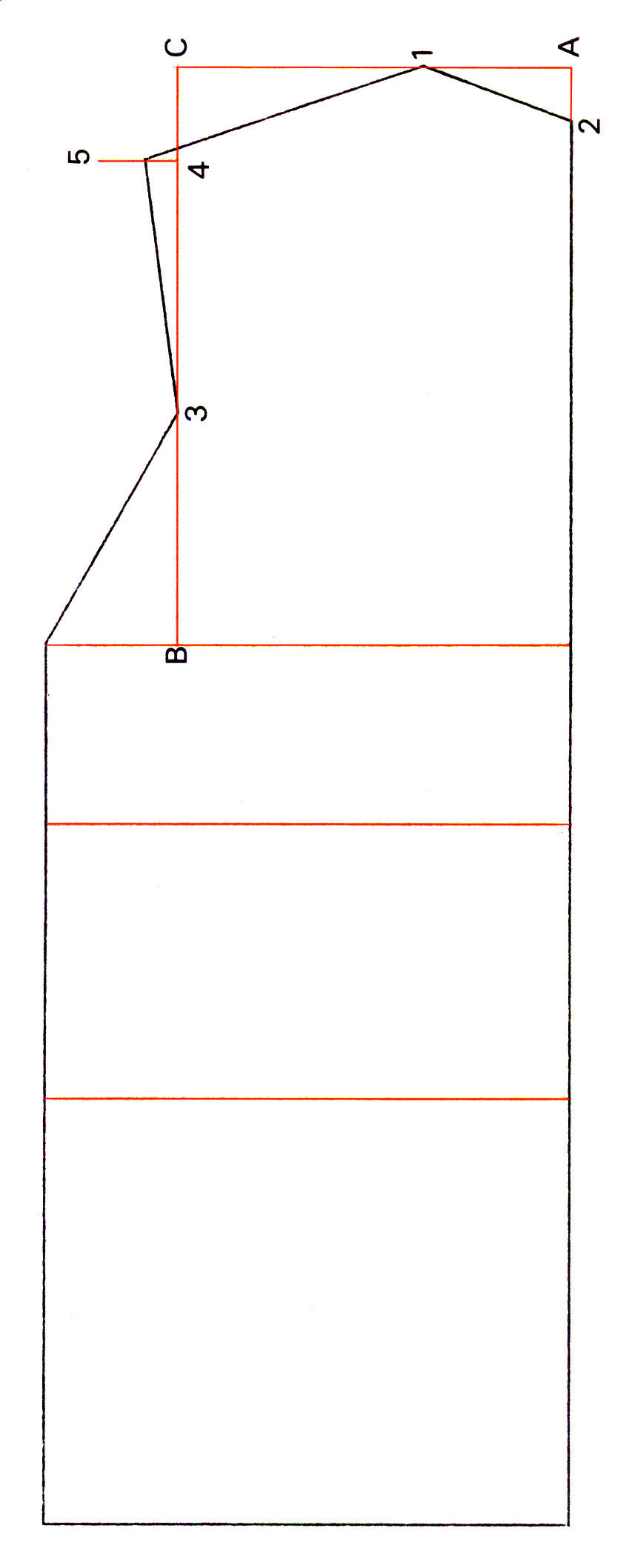

ESTRUCTURA DE LA ESPALDA
RECTANGULOS A CREAR: PE - TE - AC - LT - CA
BASE
| Profundidad de sisa |
PE/2 + 94 mm |
| Talle - profundidad |
TE - ps + 26 mm |
| Bajada talle a cadera |
AC |
| Largo desde altura cadera |
LT - TE - AC |
|
ALTURA
| Encuentro |
PE/2 + 10 mm |
| Ancho total de pecho |
PE/2 + 70 mm |
| Ancho total de cintura |
CA/2 + 70 mm |
| Ancho total de cadera |
CA/2 + 55 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
ancho de escote |
PE/10+34 mm |
|
|
| 2 |
A |
bajada de escote |
es/3 + 3 mm |
|
|
| 3 |
B |
tangencia de sisa y aplomo |
PE/4 + 20 mm |
|
|
| 4 |
C |
altura de hombro |
PE/10 + 9 mm |
|
|
| 5 |
1 |
largo de hombro |
PE/3.3 + 32 mm |
círculo |
|
|
| |
| |

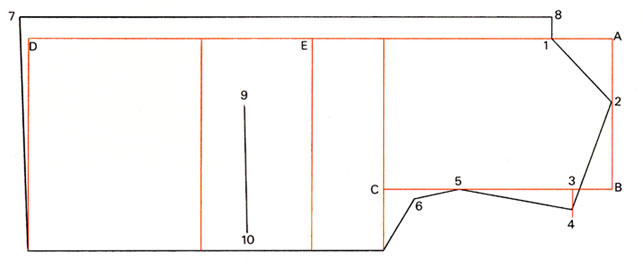

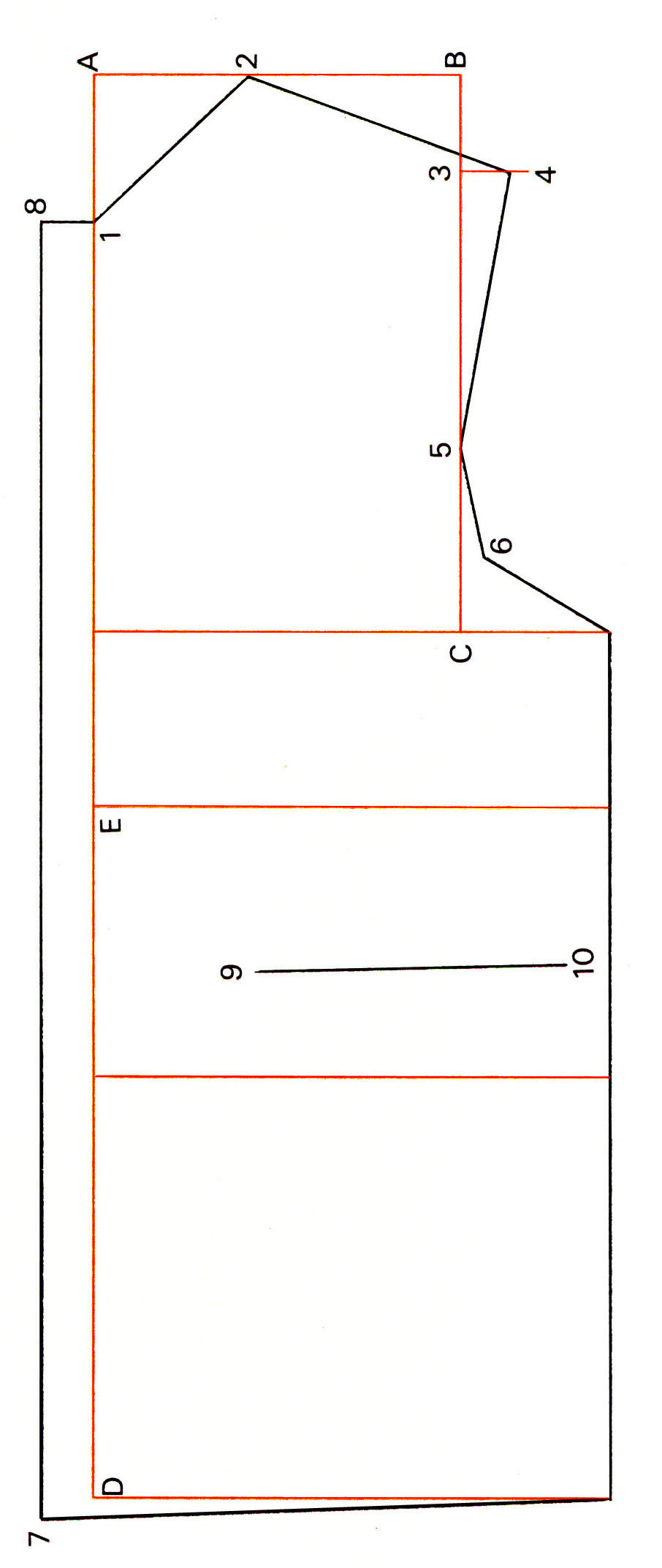

| ESTRUCTURA DEL DELANTERO
RECTANGULOS A CREAR: PE - TE - AC - LT - CA
BASE
| Profundidad de sisa |
PE/2 + 88 mm |
| Talle - profundidad |
TE - ps + 26 mm |
| Bajada de talle a cadera |
AC |
| Largo desde altura cadera |
LT - TE - AC |
|
ALTURA
| Desarrollo de pecho |
PE/2 |
| Ancho total de pecho |
PE/2 + 70 mm |
| Ancho total de cintura |
PE/2 + 70 mm |
| Ancho total de cadera |
PE/2 + 55 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
profundidad de escote |
PE/10 + 33 mm |
|
|
| 2 |
A |
ancho de escote |
PE/10 + 38 mm |
|
|
| 3 |
B |
altura de hombro |
PE/10 + 11 mm |
|
|
| 4 |
2 |
largo de hombro |
PE/3,3 + 27 mm |
círculo
|
|
| 5 |
C |
tangencia de sisa |
PE/4 |
|
|
| 6 |
C |
aplomo de sangría |
PE/10 + 1,12 mm |
|
|
| 7 |
D |
cruce en el bajo |
10 mm, 25 mm |
|
|
| 8 |
1 |
cruce en escote |
25 mm |
|
|
| 9 |
E |
vértice anterior
bolsillo |
75 mm, 75 mm |
|
|
| 10 |
9 |
vértice posterior
bolsillo |
3 mm, 145 mm |
|
|
|
| |

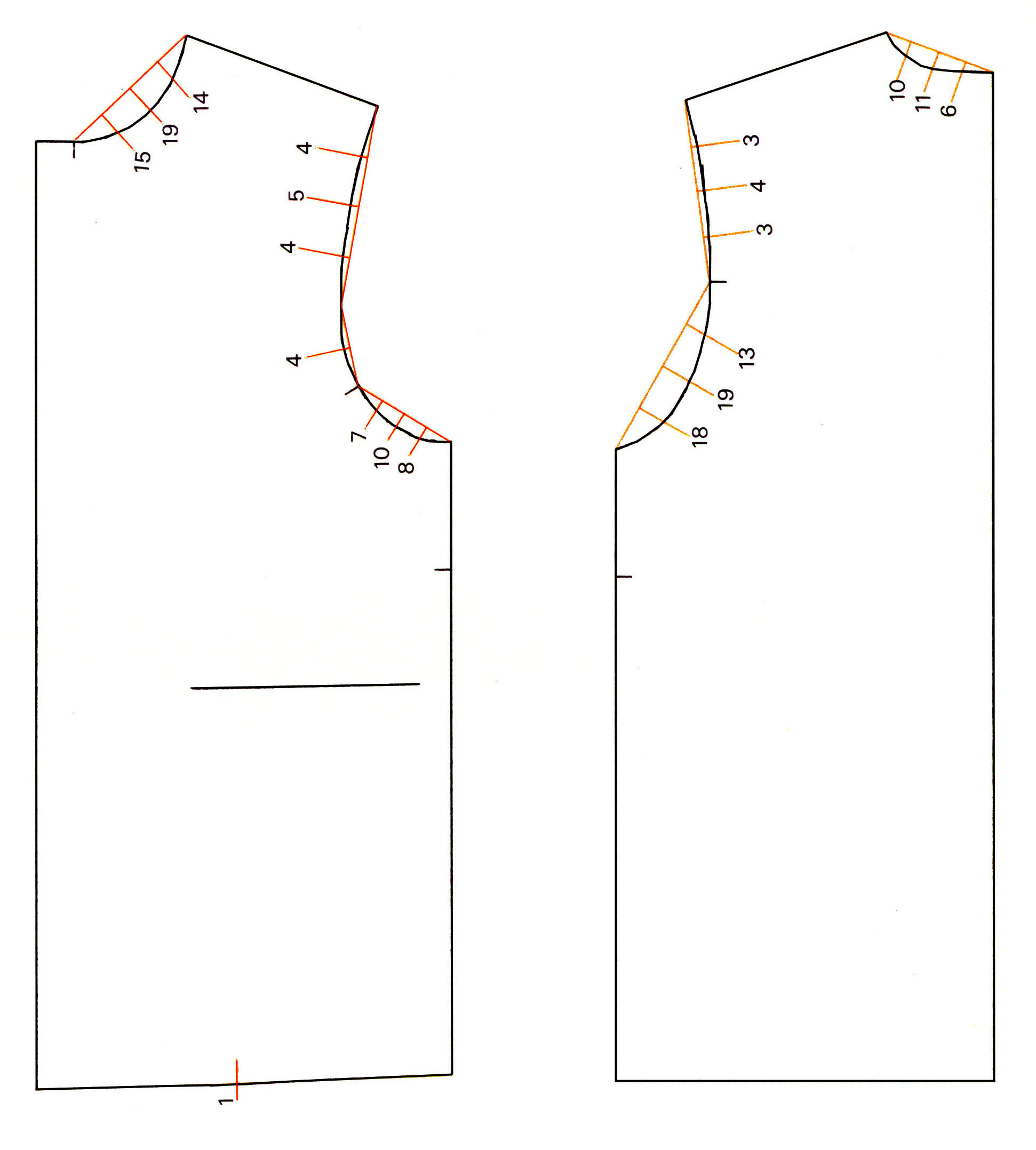

DEFINICIÓN DE LAS CURVAS EN EL DELANTERO Y
ESPALDA
|

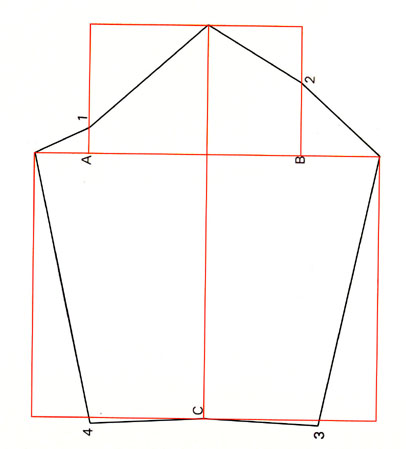

| ESTRUCTURA DE LAS MANGAS
RECTANGULOS A CREAR: Sl - LM - BM
BASE
| Altura de corona |
Sl/3 - 14 mm |
| Altura de corona |
Sl/3 - 14 mm |
| Largo - corona |
LM - ac mm |
| Largo - corona |
LM - ac mm |
|
ALTURA
| Ancho copa delante |
Sl/4 + 14 mm |
| Acho copa detrás |
Sl/4 - 14 mm |
| Ancho total parte sangría |
Sl/2.5 + 3 mm |
| Ancho total parte codo |
Sl/2.5 + 3 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X |
Y |
| 1 |
A |
aplomo de sangria |
Sl/20 + 5 mm |
|
|
| 2 |
B |
aplomo de codo |
Sl/6 + 2 mm |
|
|
| 3 |
C |
bocamanga en codo |
8 mm, bm/2 |
|
|
| 4 |
C |
bocamanga en sangría |
8 mm, bm/2 |
|
|
|
| |

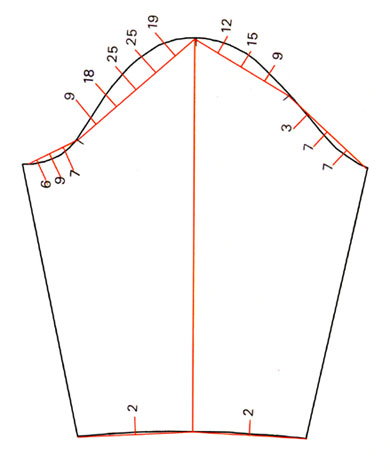

DEFINICIÓN DE LAS CURVAS EN LAS MANGAS
|
|
|
|
|
