3.2. Modelo: GABARDINA MANGA RAGLAN
Características del patrón
Patrón con costuras. Prenda muy amplia en todos los contornos. Con suple para manga raglan de una sola pieza. Botones dos filas, bolsillos verticales de cartera fija.
Abertura central en la espalda
Costuras de 100 mm: centro espalda, costado, canto, escote, sisas, pegadura de manga y sangría. Costura de 50 mm: bajos de prenda y mangas.
Costura de 80 mm: abertura
Medidas T50 Cuerpo Desahogo Costuras Patrón
Pecho 500 190 30 720
Talle espalda 440 60 10 510
Largo total 1170 25 50 1245
Largo de manga 660 130 50 840
Largo de hombro 130     130
Bocamanga       400

ESTRUCTURA DE DELANTERO

RECTANGULOS A CREAR:  PE - TE - LT

BASE

Profundidad de sisa PE/4+192 mm
Talle menos profundidad TE-se+70 mm
Largo menos talle LT-TE+60 mm
ALTURA

Desarrollo de pecho PE/3+90 mm
Ancho total de pecho PE/2+110 mm
Ancho total de pecho PE/2+110 mm
X



 Y

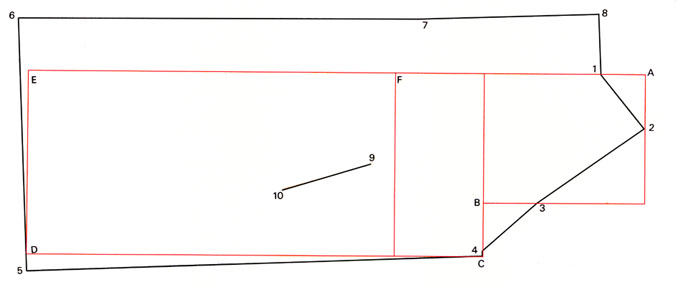

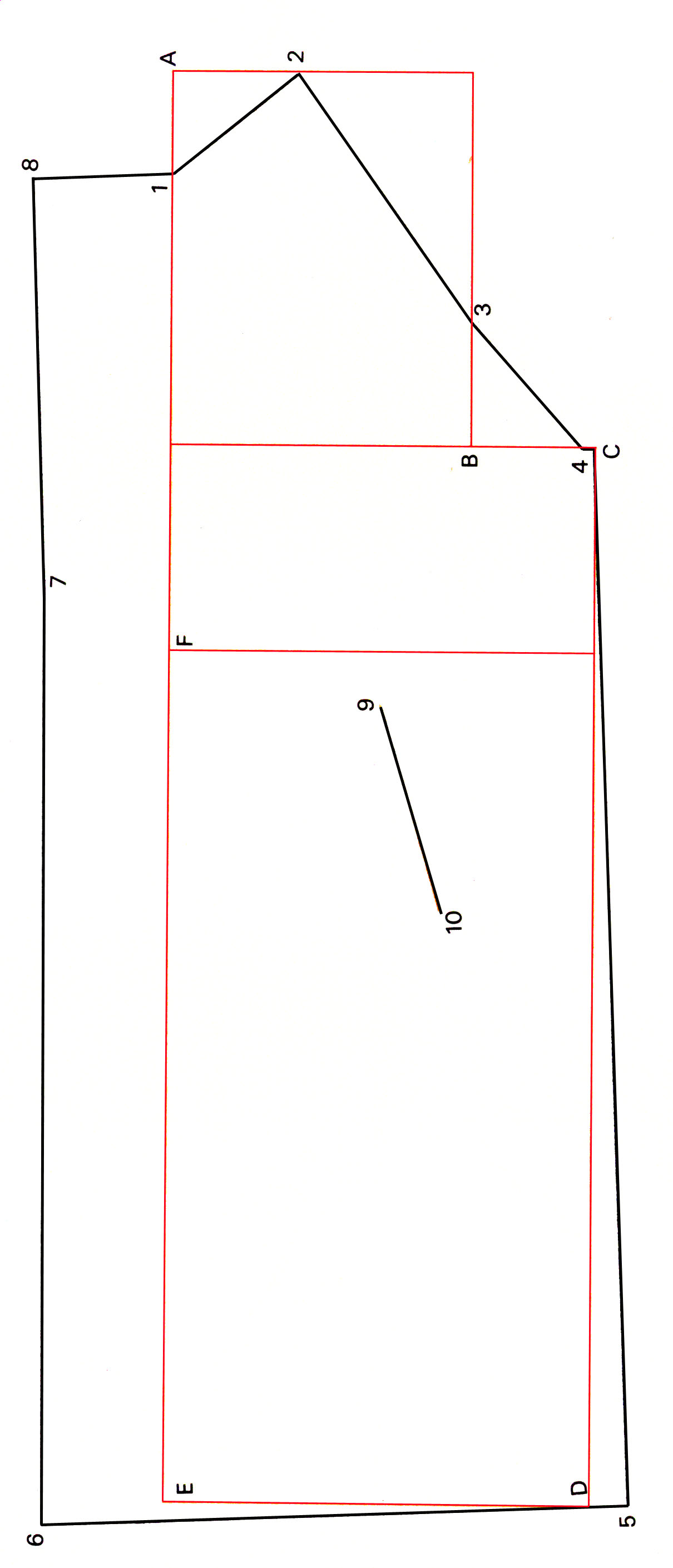

 POLIGONALES A CREAR

PUNTOS ORIGEN DESCRIPCION
X
Y
1 A altura de escote PE/10+35 mm
2 A ancho de escote PE/10+58 mm
3 B tangencia de sisa 108 mm
4 C tacón costado 10 mm
5 D vuelo costado 20 mm
6 E bajo canto 20 mm, 110 mm
7 F cruce en talle  45 mm, 110 mm
8 A vértice solapa PE/10+40, 120 mm
9 B situación de bolsillo 220 mm, 76 mm
10 9 final bolsillo 173 mm, 50 mm

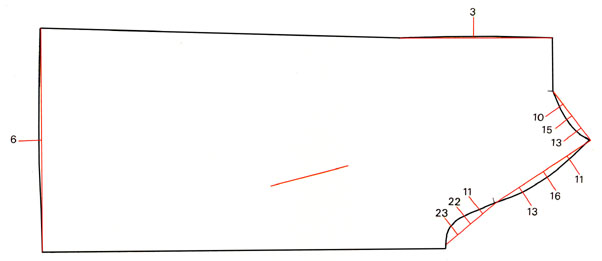

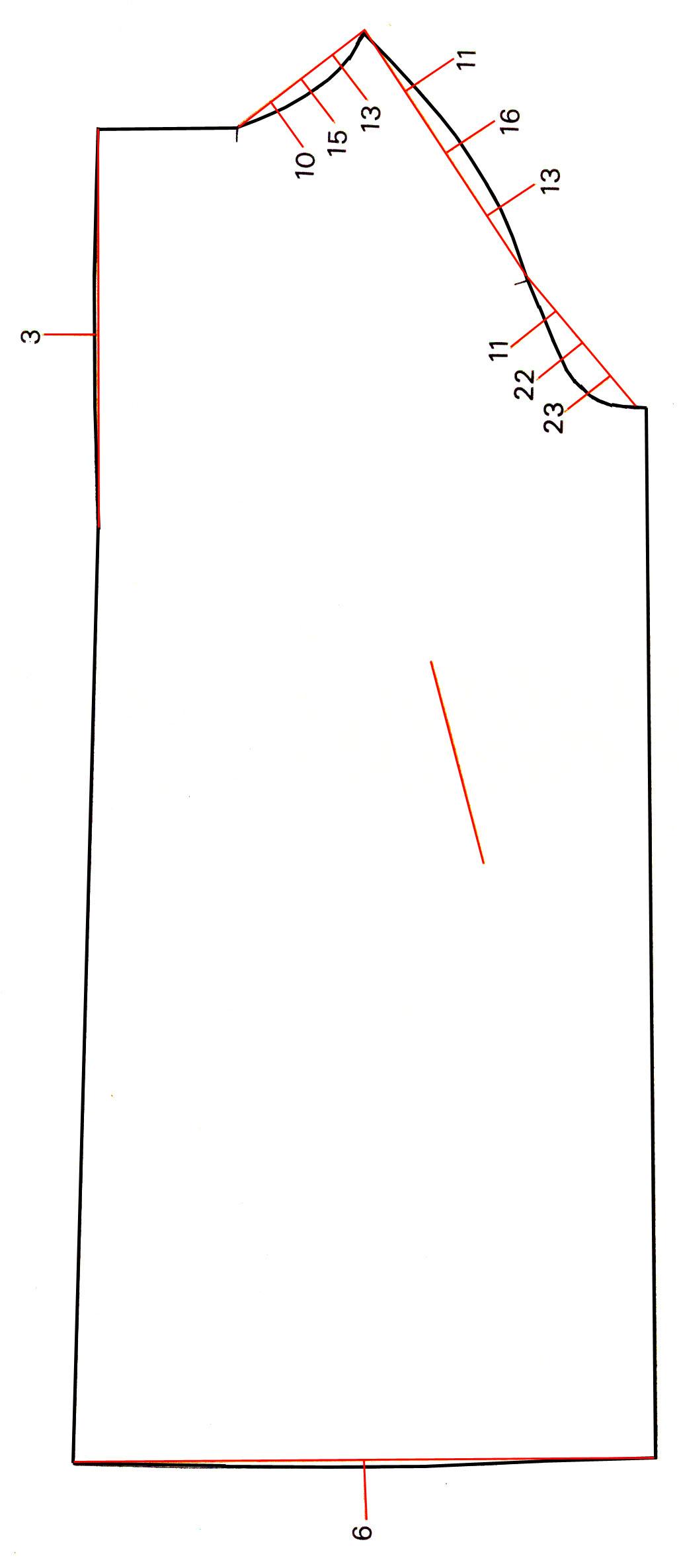

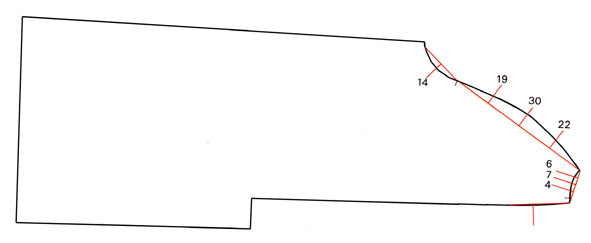

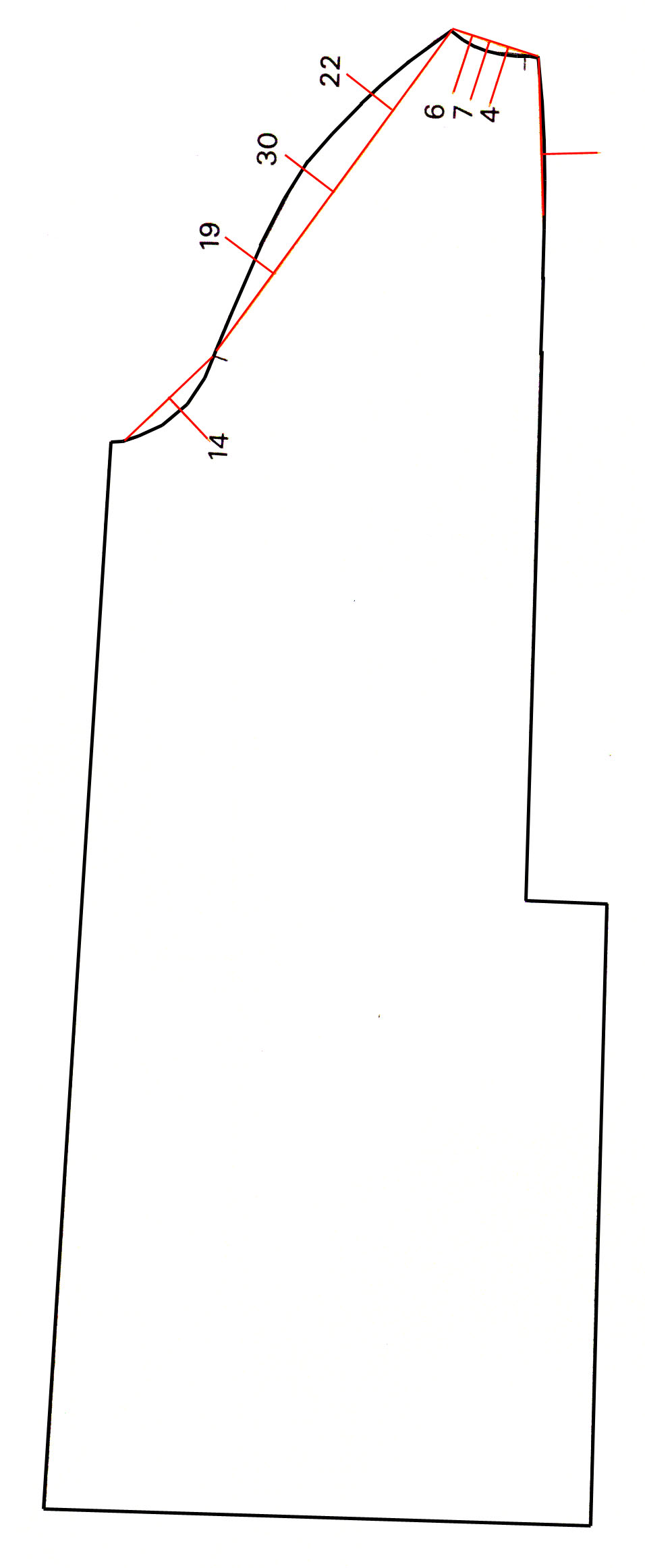

DEFINICIÓN DE LAS CURVAS EN DELANTERO

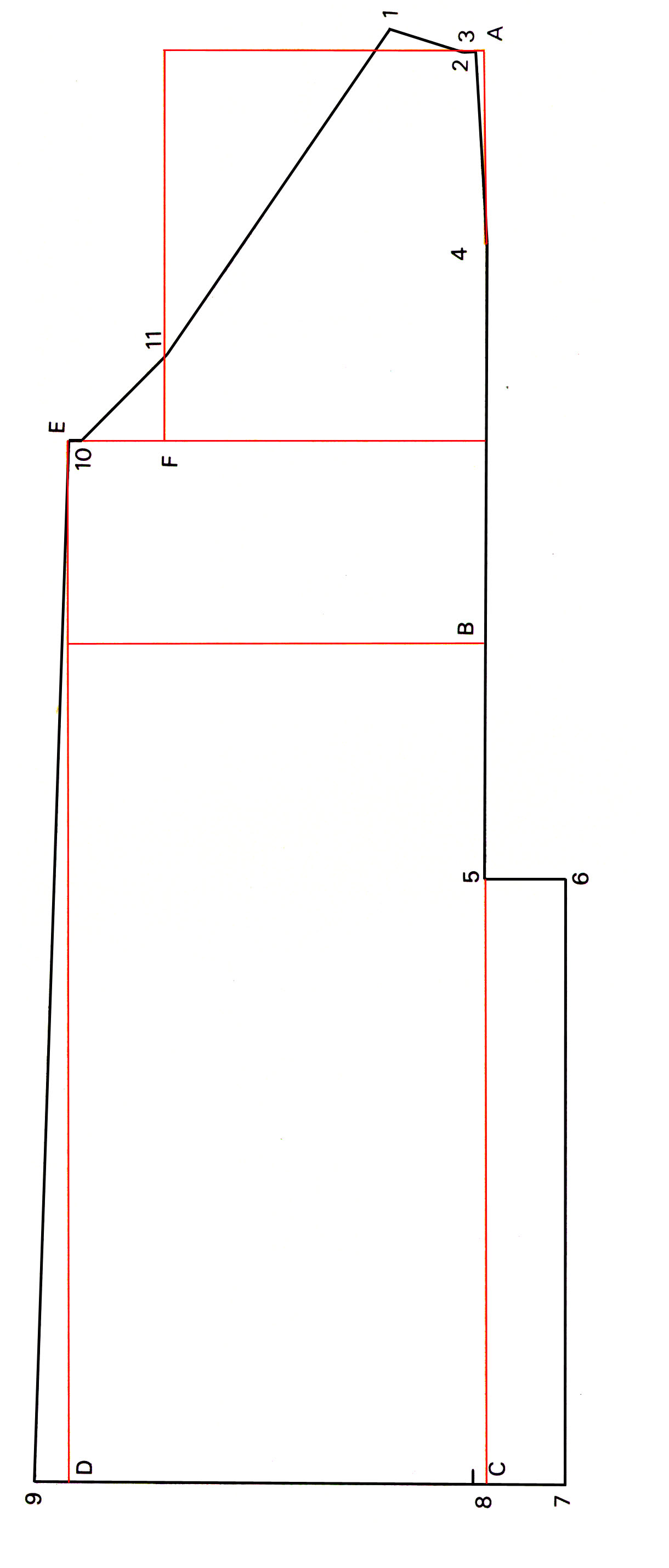

ESTRUCTURA DE TRASERO

RECTANGULOS A CREAR:  PE - TE - LT

BASE

Profundidad de sisa PE/40+210 mm
Talle - profundidad TE- se + 70 mm
Largo - talle LT-TE+60 mm
ALTURA

Encuentro PE/3+110 mm
Anchura total pecho PE/2+110 mm
Anchura total pecho PE/2+110 mm
X



 Y

 POLIGONALES A CREAR

PUNTOS ORIGEN DESCRIPCION
X
Y
1 A punta de escote 19 mm, PE/10+32 mm
2 A piquete centro espalda 18 mm
3 A pinzado centro espalda 8 mm
4 A tangencia centro espalda PE/8+105 mm
5 B inicio abertura 200 mm
6 5 ensanche abertura 80 mm, 10 mm
7 C ensanche abertura 70 mm
8 C pinzado centro espalda bajo 10 mm
9 D vuelo  30 mm
10 E tacón costado 10 mm
11 F tangencia encuentro PE/10+25
DEFINICIÓN DE LAS CURVAS EN TRASERO

 ESTRUCTURA DE LAS MANGAS
RECTANGULOS A CREAR:  PE - LM -bm
BASE

Altura chupón delantero PE/$+174 mm
Altura chupón trasero PE/$+215 mm
Largo - chupón trasero LM+185-ch
Largo - chupón trasero LM+185-ch
ALTURA

Ancho chupoón delantero PE/4+35 mm
Ancho chupón trasero PE/4+81 mm
Ancho manga delante PE/2,5+98 mm
Ancho manga detrás PE/2,5+102 mm
X



 Y

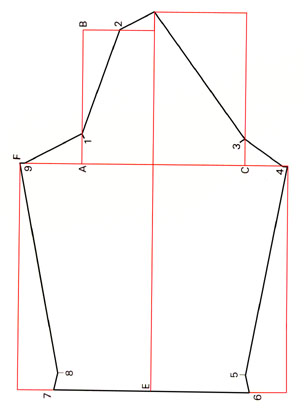

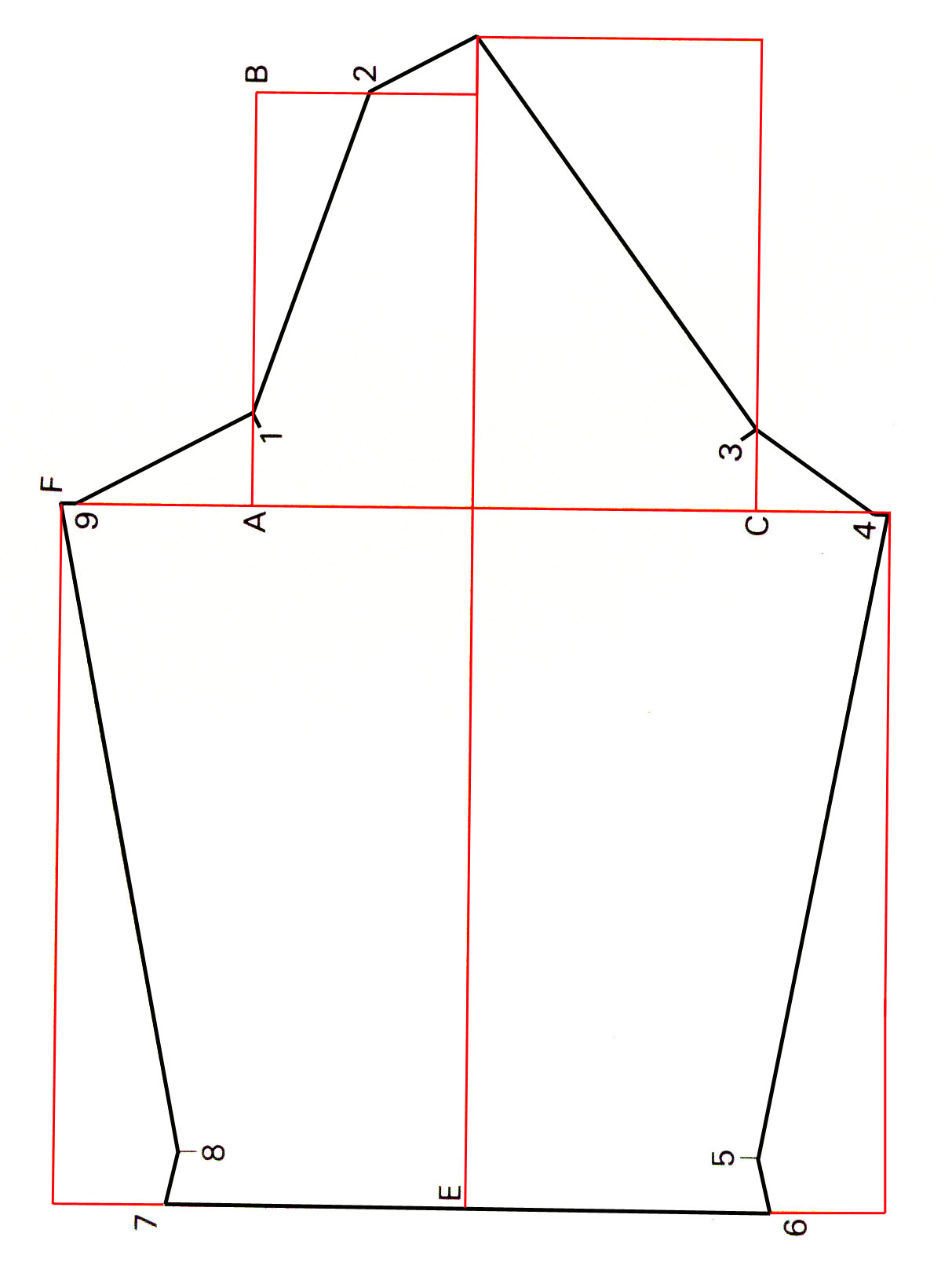

 POLIGONALES A CREAR

PUNTOS ORIGEN DESCRIPCION   X Y
1 A aplomo sangría 67 mm
2 B sisa escote PE/20+58 mm
3 C aplomo de encuentro PE/10+10 mm
4 D tacón costura codo 10 mm
5 E piquete suple codo 40 mm, bm/2+12 mm
6 E bajo codo bm/2+21 mm
7 E bajo sangría bm/2+17 mm
8 E piquete suple sangría 40 mm, bm/2+8 mm
9 F tacón costura sangría 10 mm
 POLIGONALES A CREAR

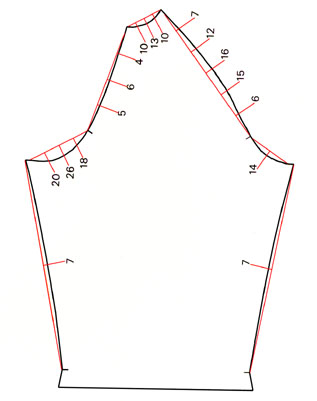

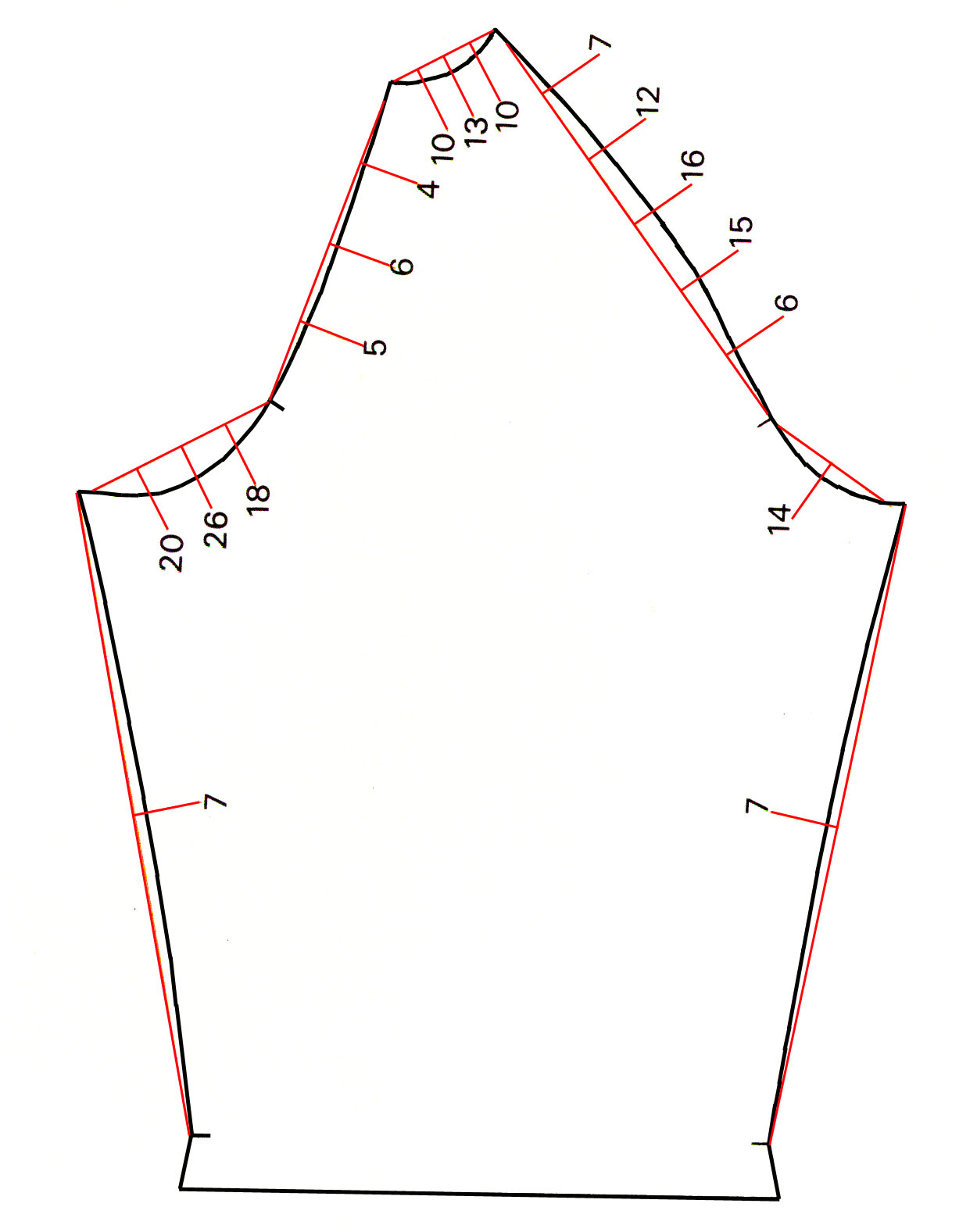

DEFINICIÓN DE LAS CURVAS EN LAS MANGAS
