Tercera
Parte
La confección.
Del diseño al cosido a máquina |
Capítulo
17 El Patronaje (II)
Patronaje
por ordenador |
| MAESTROS
SEÑORA |
|
|
| |

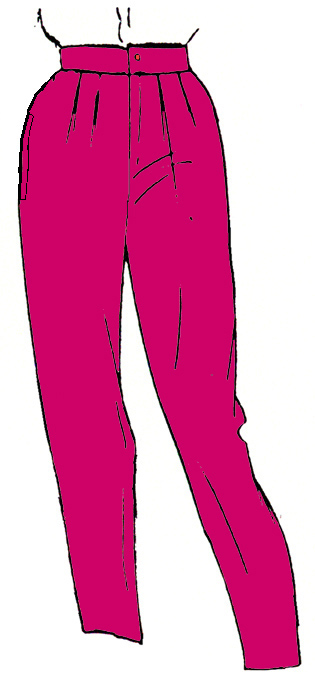

2.2 Modelo: PANTALON
CON PINZAS
Características del patrón: Patrón
con costuras. Sin suple de bajo ni tapilla para cremallera. Dos pliegues
en el delantero. Pequeño desahogo en la cintura. Costuras de 10
cm en la cintura, costado, entrepierna, gavilán trasero y delantero
y en centro delantero.
| Medidas T44 |
Cuerpo |
Desahogo |
Costuras |
Patrón |
| Cintura |
350 |
5 |
40 |
395 |
| Cadera |
490 |
30 |
40 |
560 |
| Largo total |
1030 |
|
10 |
1040 |
| Ancho de rodilla |
250 |
|
40 |
290 |
| Ancho de boca |
200 |
|
40 |
240 |
|
|

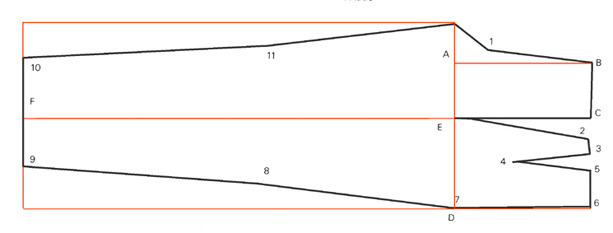

ESTRUCTURA DE DELANTERO
RECTANGULOS A CREAR: CA - LT - Cl - ro - bo
BASE
| Altura de caja anterior |
CA/2+5 mm |
| Altura de costado |
CA/2+5 mm |
| Tiro |
LT-ca+10 mm |
| Tiro |
LT-ca+10 mm |
|
ALTURA
| Ancho de caja trasero |
CA/4-20 mm |
| Ancho de caja costado |
CA/4+47 mm |
| Ancho de centro gravilán |
CA/4+CA/10-1 mm |
| Ancho de centro costado |
CA/4-47 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
inicio de la curva del
gavilán |
CA/10+15 mm, 22 mm |
|
|
| 2 |
C |
final pligue al centro |
3 mm, 40 mm |
|
|
| 3 |
C |
inicio pliegue al costado |
65 mm |
|
|
| 4 |
3 |
vértice pliegue
al costado |
135 mm, 15 mm |
|
|
| 5 |
3 |
final pliegue al costado |
30 mm |
|
|
| 6 |
B |
ancho cintura |
Cl/2+90 mm |
|
|
| 7 |
D |
reducción cadera
en costado |
3 mm |
|
|
| 8 |
E |
altura y ancho de rodilla
al costado |
ti/2-40 mm, ro/2 |
|
|
| 9 |
F |
boca bajo en costado |
bo/2 |
|
|
| 10 |
F |
boca bajo en entre pierna |
bo/2 |
|
|
| 11 |
E |
altuta y ancho rodilla
en entrepierna |
ti/2-40 mm, ro/2 |
|
|
|
|
|

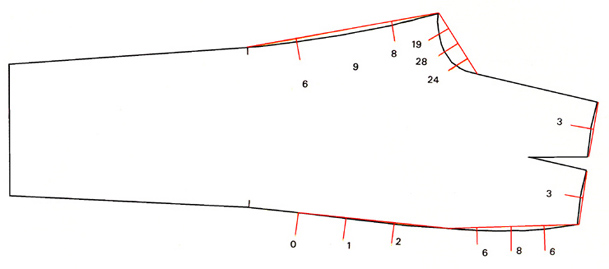

| DEFINICIÓN DE LAS CURVAS EN DELANTERO |
|
| |

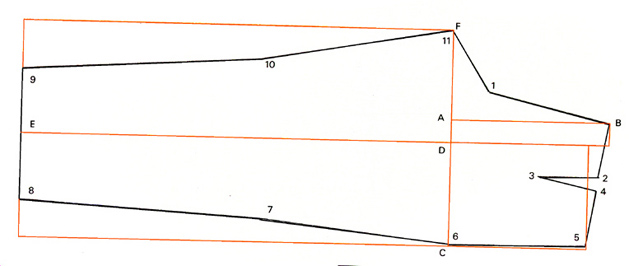

| ESTRUCTURA DE TRASERO
RECTANGULOS A CREAR: CA - LT - Cl - ro - bo
BASE
| Altura de caja en centro |
CA/2+CA/20+14 mm |
| Altura de costado |
CA/2+5 mm |
| Tiro |
LT-ca+10 mm |
| Tiro |
LT-ca+10 mm |
|
ALTURA
| Ancho de caja trasero |
CA/4-CA/10-31 mm |
| Ancho de caja costado |
CA/4+68 mm |
| Ancho de centro gravilán |
CA/4+CA/5-13 mm |
| Ancho de centro costado |
CA/4+68 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
fondo del gavilán |
CA/10+18 mm, CA/10+11
mm |
|
|
| 2 |
B |
inicio de la pinza |
19 mm, Cl/4+12 mm |
|
|
| 3 |
2 |
vértice de la
pinza |
110 mm |
|
|
| 4 |
2 |
final de la pinza |
3 mm, 25 mm |
|
|
| 5 |
B |
ancho de cintura |
CA/20+14 mm, Cl/2+50
mm |
|
|
| 6 |
C |
reducción cadera
en costado |
3 mm |
|
|
| 7 |
D |
altura y ancho rodilla
en costado |
ti/2-40 mm, ro/2+20 mm |
|
|
| 8 |
E |
boca bajo en costado |
bo/2+20 mm |
|
|
| 9 |
E |
boca bajo en entrepierna |
bo/2+20 mm |
|
|
| 10 |
D |
altura y ancho rodilla
en entrepierna |
ti/2-40 mm, ro/2+20 mm |
|
|
| 11 |
F |
bajada punta de gavilán |
3 mm |
|
|
|
|

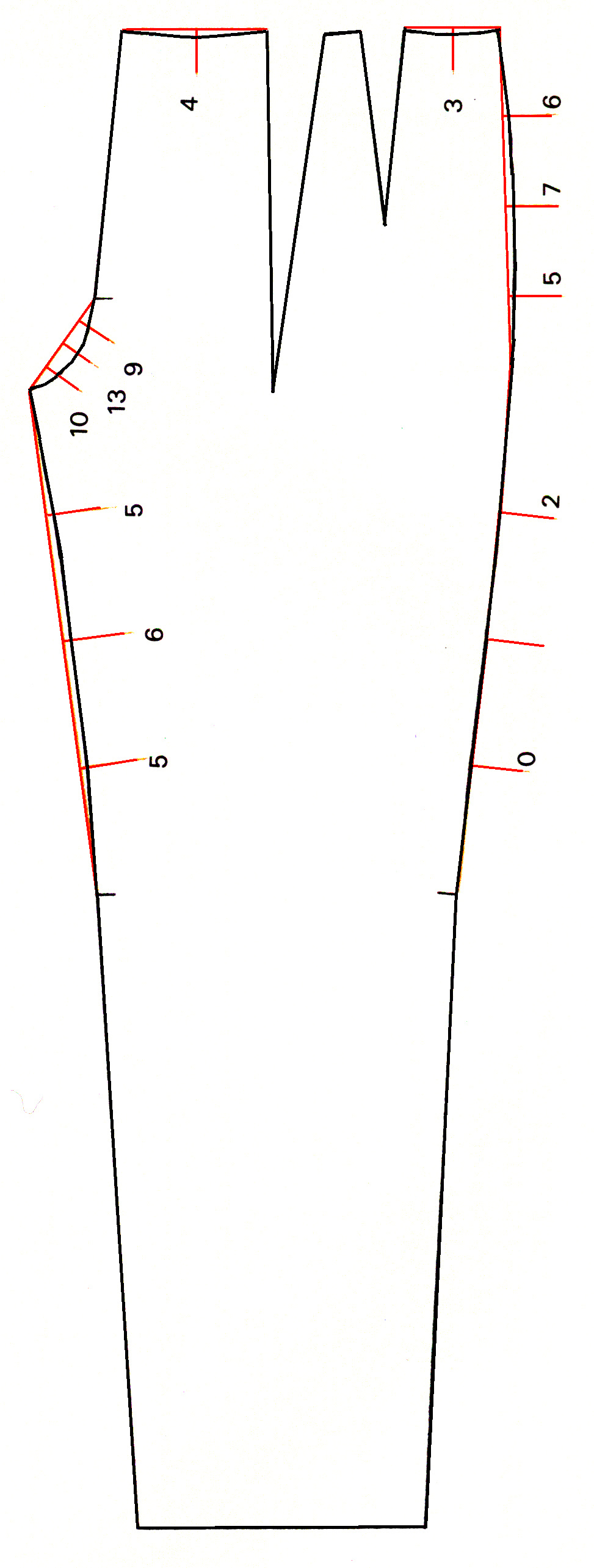

DEFINICIÓN DE LAS CURVAS EN DELANTERO
|
|
|
|
