TECNOLOGIA DE LA CONFECCION TEXTIL
(C) Maria de Perinat, 1997
 (C) EDYM, España, 1997
Tercera Parte
La confección. Del diseño al cosido a máquina.
Capítulo 17 El Patronaje (II)
Patronaje por ordenador
MAESTROS SEÑORA
ABREVIATURAS USUALES EN ESTE TRABAJO TABLAS DE MEDIDAS STANDAR EN ESPAÑA MAESTROS SEÑORA, CABALLERO Y NIÑOS

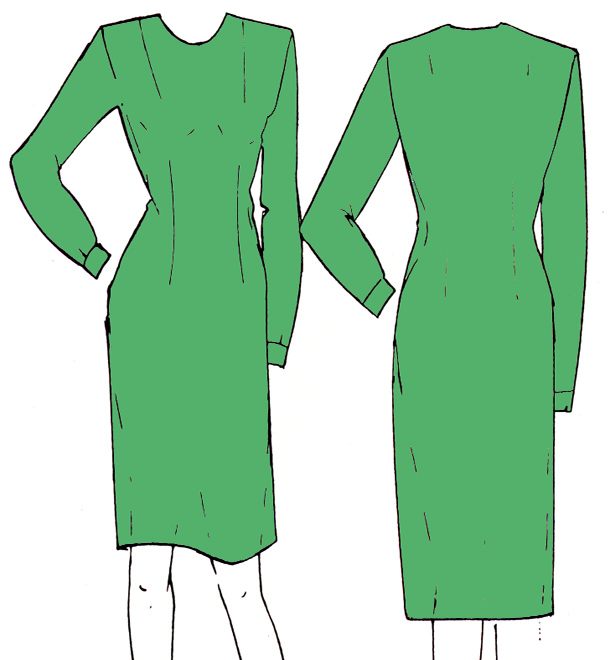

2.3 Modelo: VESTIDO CLASICO
Características del patrón: Patrón sin costuras en las líneas cercanas al cuerpo; pinzas en delantero y trasero, con salida al hombro; pinzas de entalle en delantero y trasero; costura al centro trasero, con entalle; ligero vuelo; manga pegada con flojo bocamanga fruncida con puño.

Medidas T44 Cuerpo Desahogo Patrón
Pecho 440 30 470
Cintura 350 20 370
Cadera 490 10 500
Encuentro 180 5  185
Altura de pecho 260   260
Talle delantero 430   430
Talle espalda 415   415
Hombro     130
Largo     1060
Vuelo     60
Largo  manga 590 20-40 570
Ancho puño cont 200 30 230
Largo de puño 40   40



ESTRUCTURA DE LA ESPALDA

RECTANGULOS A CREAR:  PE - TE - AC - Cl - LT - CA

BASE

Profundidad sisa trasero PE/4+130 mm
Talle - profundidad TE - se
Talle a cadera AC
Largo - altura cadera LT - TC - AC
ALTURA

Encuentro PE/3.3+52 mm
Ancho de pecho PE/2+8 mm
Ancho de cintura Cl/2+32 mm
Ancho de cadera CA/2-2 mm
X



 Y

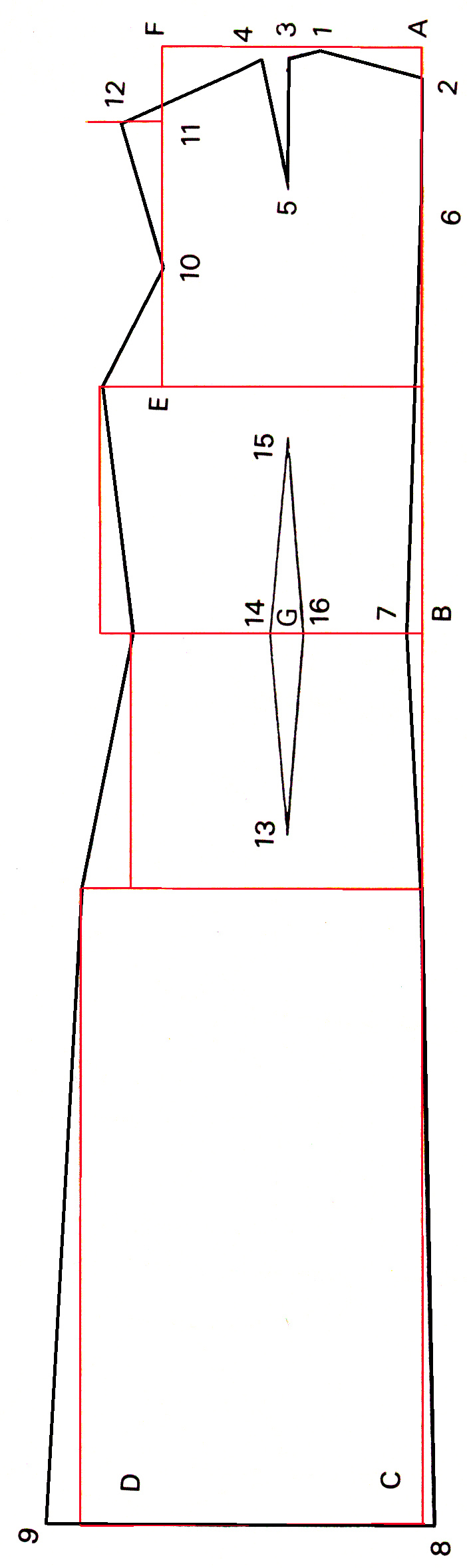

 POLIGONALES A CREAR

PUNTOS ORIGEN DESCRIPCION   X Y
1 A ancho de escote CA/10+15 mm, 22 mm
2 A altura escote PE/10+30 mm
3 A eje de pinzas PE/6.6+30 mm
4 3 apertura pinza de hombr 20 mm
5 3 profundidad pinza de hombro 100 mm
6 A tangente centro de espalda PE/8+55 mm
7 B entalle centro de espalda 10 mm
8 C vuelo centro de espalda 10 mm
9 D vuelo lateral 25 mm
10 E tangente sisa aplicada a codo PE/8+8 mm
11 F altura de hombro PE/10+10 mm
12 1 largo de hombro PE/6.6+85 mm círculo
G B eje de pinza PE/6.6+30 mm
13 G extremo inferior 140 mm
14 G extremo costado 12 mm
15 G extremo superior 140 mm
16 G extremo centro espalda 12 mm

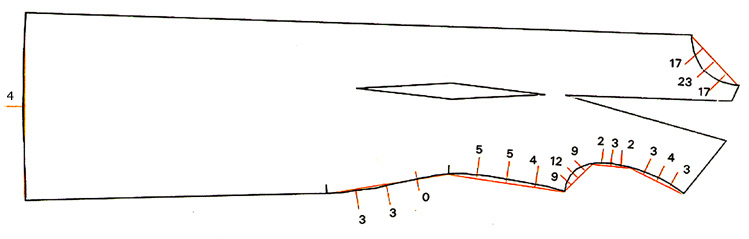

DEFINICIÓN DE LAS CURVAS EN EL TRASERO


ESTRUCTURA DE DELANTERO

RECTANGULOS A CREAR:  PE - TD - AC - CA - LT - Cl - AP

BASE

Profundidad sisa delantero PE/4+145 mm
tALLE - PROFUNDIDAD td-SD
Talle a cadera AC
Largo - altura cadera LT-TD-AC
ALTURA

Desarrollo de pecho PE/3.3+42 mm
Ancho de pecho PE/2+22 mm
Ancho de cintura Cl/2+46 mm
Ancho de cadera CA/2+12 mm
X



 Y

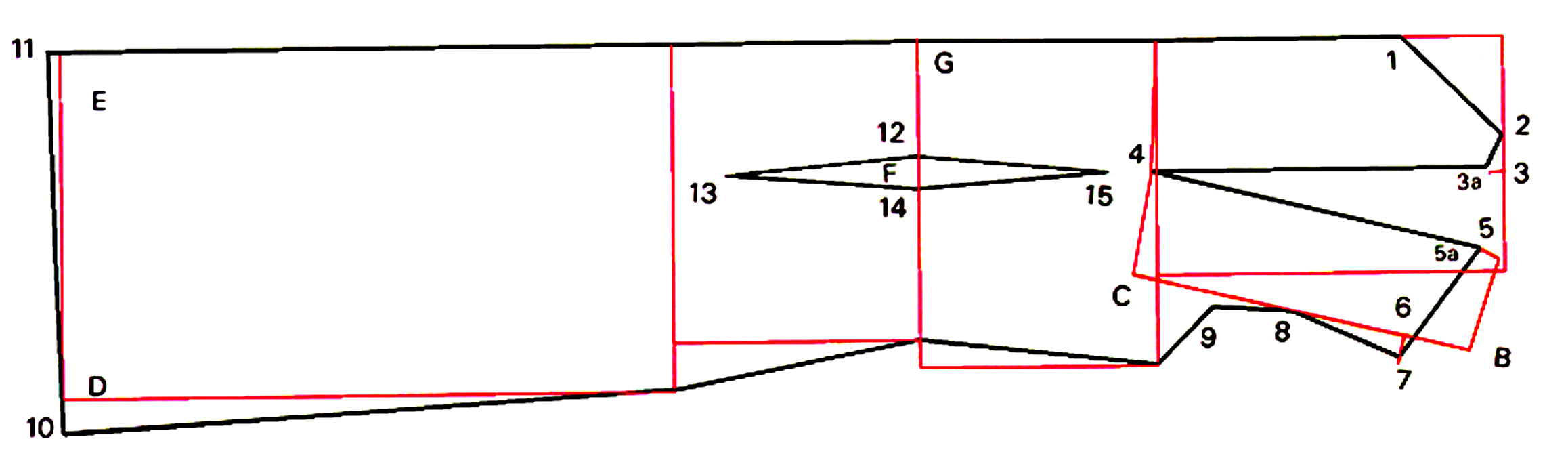

 POLIGONALES A CREAR

PUNTOS ORIGEN DESCRIPCION
X
Y
1 A ancho de escote PE/10+30 mm
2 A altura de escote PE/10+30 mm
3 A eje de pinzas PE/6.6+30 mm
3a 3 altura hombro en pinza 6 mm
4 3 vértice pinza de pecho 260 mm
5 3 y 4 pinza de pecho 260 mm, 60 mm círculo
5a 5 altura hombro en pinza 6 mm  distancia
6 B altura de hombro PE/10+5 mm   distancia
7 5a largo de hombro PE/6.6+60-20 mm  círculo
8 C tangencia en sisa PE/B+45 mm  distancia
9 C aplomo en sangría 40 mm, 23 mm
10 D vuelo de costado 25 mm
11 E caída en centro delantero 10 mm
F G eje en pinza PE/6.6+30 mm
12 F extremo talle delantero 12 mm
13 F extremo inferior 140 mm
14 F extremo costado 12 mm
15 F extremo superior 140 mm

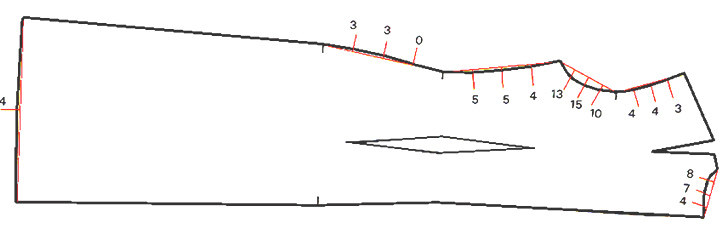

DEFINICIÓN DE LAS CURVAS EN EL DELANTERO

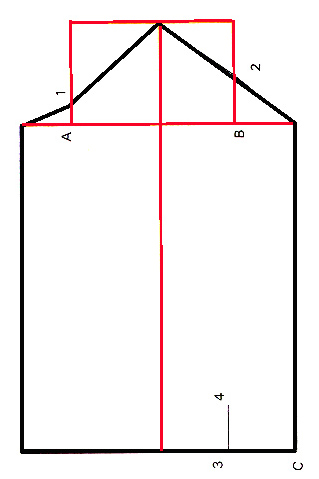

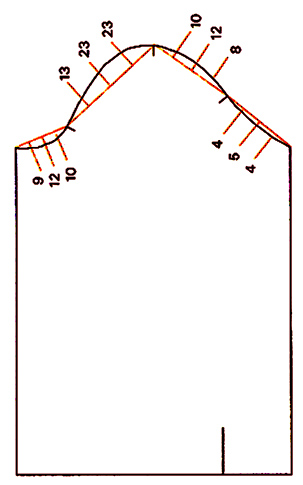

ESTRUCTURA DE LAS MANGAS

RECTANGULOS A CREAR:  Sl - LM - pu

BASE

Altura de corona Sl/4+24 mm
Altura de corona Sl/4+24 mm
Largo de sangría LM+20 mm-pu-ac
Largo de sangría LM+20 mm-pu-ac
ALTURA

Ancho de copa sangría Sl/4+7 mm
Ancho de codo Sl/4-11 mm
Ancho total delante Sl/2.5+8 mm
Ancho total detrás Sl/2.5+4 mm
X



 Y

 POLIGONALES A CREAR

PUNTOS ORIGEN DESCRIPCION   X Y
1 A altura aplomo sangría Sl/10-15 mm
2 B altura aplomo codo PE/10+20 mm
3 C situación abertura ancho total/4
4 3 largo abertura 60 mm
