La confección.
Del diseño al cosido a máquina. Corte y confección |
Capítulo
17 El Patronaje (II)
Patronaje
por ordenador |
| MAESTROS
DE SEÑORA |
|
|
2.5 Modelo: VESTIDO
AMPLIO SIN PINZAS
Características del patrón: Patrón
sin costuras. Sin pinzas; costados totalmente rectos y paralelos al centro
de su propia pieza, desde la altura de la cadera al bajo. Manga sin flojo,
semiplana, rematada con puño.
| Medidas T44 |
Cuerpo |
Desahogo |
Patrón |
| Pecho |
440 |
100 |
540 |
| Cintura |
350 |
195 |
545 |
| Cadera |
490 |
60 |
550 |
| Encuentro |
180 |
30 |
210 |
| Talle espalda |
415 |
|
415 |
| Talle delantero |
430 |
|
430 |
| Hombro |
430 |
|
160 |
| Largo vestido |
|
|
1060 |
| Largo de manga |
590 |
20-40 |
570 |
| Ancho de puño
(contorno) |
200 |
30 |
230 |
| Largo puño |
40 |
|
40 |
|
VESTIDO AMPLIO SIN PINZAS
|
ESTRUCTURA DE DELANTERO
RECTANGULOS A CREAR: PE TD
AC CA LT
BASE
| Profundidad de sisa |
PE/4+160 mm |
| Talle - profundidad |
TD-sd |
| Talle a cadera |
AC |
| Largo - altura cadera |
LT-TD-AC |
|
ALTURA
| Desarrollo de pecho |
PE/3.3+72 mm |
| Ancho total de pecho |
PE/2+58 mm |
| Ancho total de cintura |
CA/2-38 mm |
| Ancho total de cadera |
CA/2-38 mm |
|
X
|
Y |

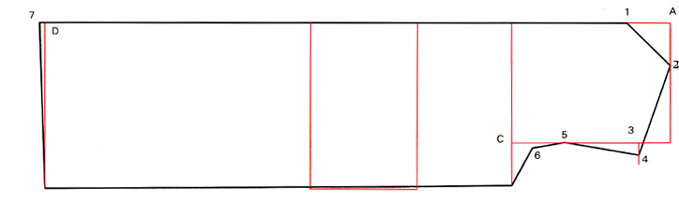

POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
altura de escote |
PE/10+30 mm |
|
|
| 2 |
A |
ancho de escote |
PE/10+30 mm |
|
|
| 3 |
B |
altura de hombro |
PE/10+10 mm |
|
|
| 4 |
2 |
largo de hombro |
PE/6.6+95 mm |
círculo |
|
| 5 |
C |
tangencia de sisa |
PE/8+35 mm |
|
|
| 6 |
C |
aplomo de sangría |
36 mm, 8 mm |
|
|
| 7 |
D |
caída de centro
al delantero |
10 mm |
|
|
|
|
DEFINICIÓN DE LAS CURVAS EN DELANTERO
|
| |
| ESTRUCTURA DE TRASERO
RECTANGULOS A CREAR: PE TE
AC CA LT TD
BASE
| Profundidad de sisa |
PE/4+145 mm |
| Talle - profundidad |
TD-se |
| Talle a cadera |
AC |
| Largo - altura cadera |
LT-TD-AC |
|
ALTURA
| Encuentro |
PE/3.3+82 mm |
| Ancho total de pecho |
PE/2+42 mm |
| Ancho total de cintura |
CA/2-22 mm |
| Ancho total de cadera |
CA/2-22 mm |
|
X
|
Y |

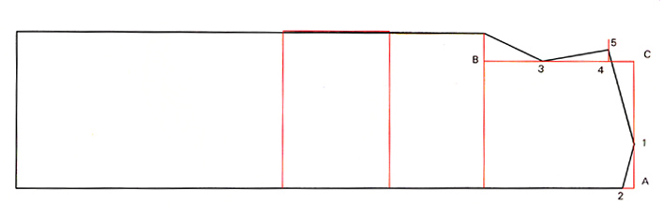

POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X
|
Y
|
| 1 |
A |
altura de escote |
PE/10+30 mm |
|
|
| 2 |
A |
ancho de escote |
PE/10+30 mm |
|
|
| 3 |
B |
altura de hombro |
PE/10+10 mm |
|
|
| 4 |
2 |
largo de hombro |
PE/6.6+95 mm |
círculo |
|
| 5 |
C |
tangencia de sisa |
PE/8+35 mm |
|
|
| 6 |
C |
aplomo de sangría |
36 mm, 8 mm |
|
|
| 7 |
D |
caída de centro
al delantero |
10 mm |
|
|
|

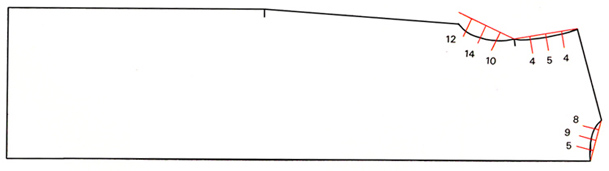

DEFINICIÓN DE LAS CURVAS EN TRASERO
|
| |
| ESTRUCTURA DE LAS MANGAS
RECTANGULOS A CREAR: Sl - LM - pu
BASE
| Altura de corona |
Sl/4-3 mm |
| Altura de corona |
Sl/3-3 mm |
| Largo de sangría |
LM+20 -pu-ac |
| Largo de sangría |
LM+20 -pu-ac |
|
ALTURA
| Ancho de copa sangría |
Sl/4+28 mm |
| Ancho copa codo |
Sl/4-25 mm |
| Ancho total delante |
Sl/2.5+20 mm |
| Ancho total detrás |
Sl/2.5- 5 mm |
|
X
|
Y |
POLIGONALES A CREAR
| PUNTOS |
ORIGEN |
DESCRIPCION |
|
X |
Y |
| 1 |
A |
altura aplomo sangría |
Sl/10-13 mm |
|
|
| 2 |
B |
altura aplomo codo |
PE/10+20 mm |
|
|
| 3 |
C |
situación abertura |
ancho total/4 |
|
|
| 4 |
3 |
largo abertura |
60 mm |
|
|
|
|
|
|
|
